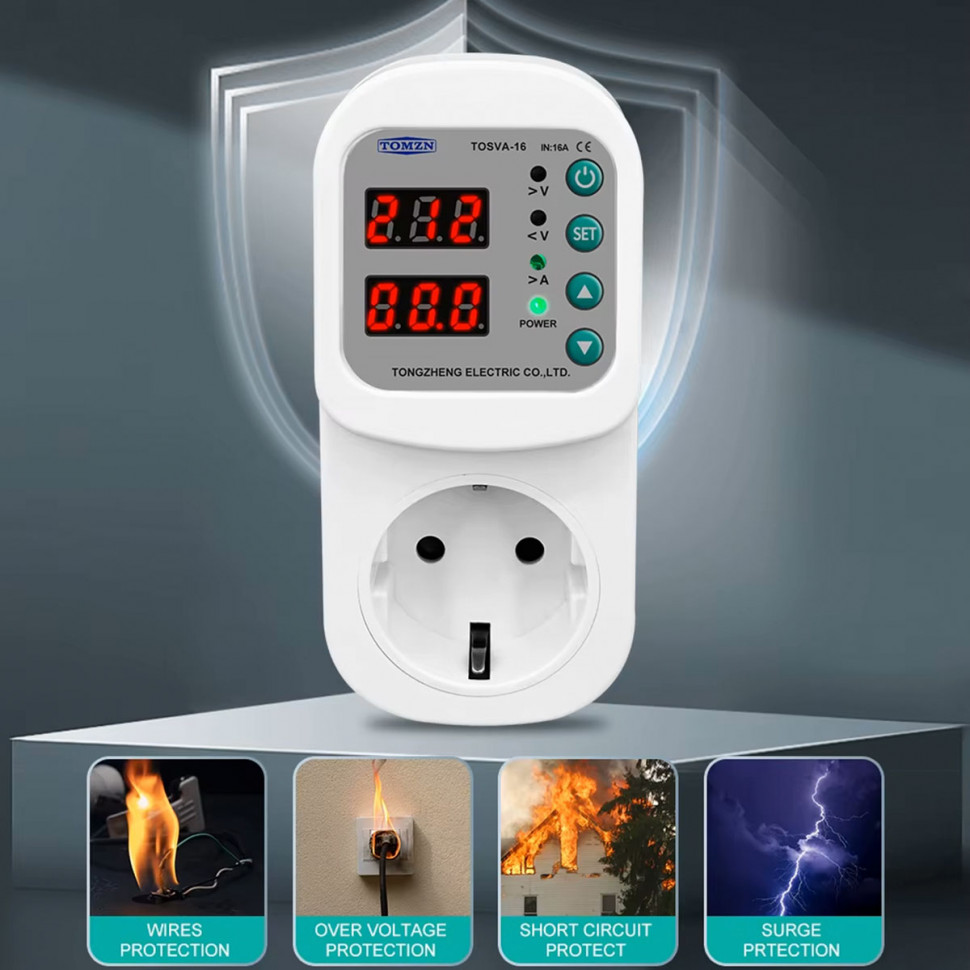

Защитное реле напряжения в розетку TOMZN TOSVA-16 для защиты бытовых приборов от скачков напряжения и перегрузки по току
- Описание
- Характеристики
- Отзывы0
- Обзор
- Инструкция

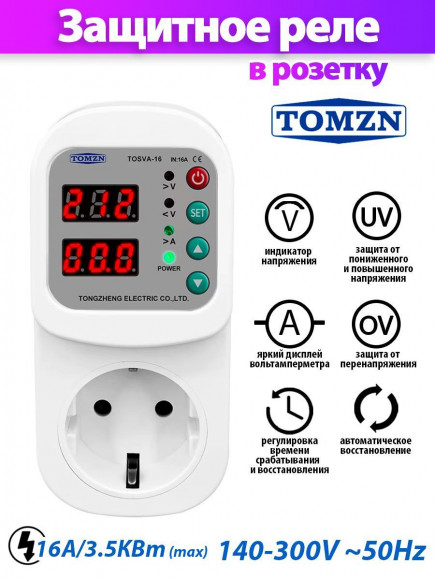

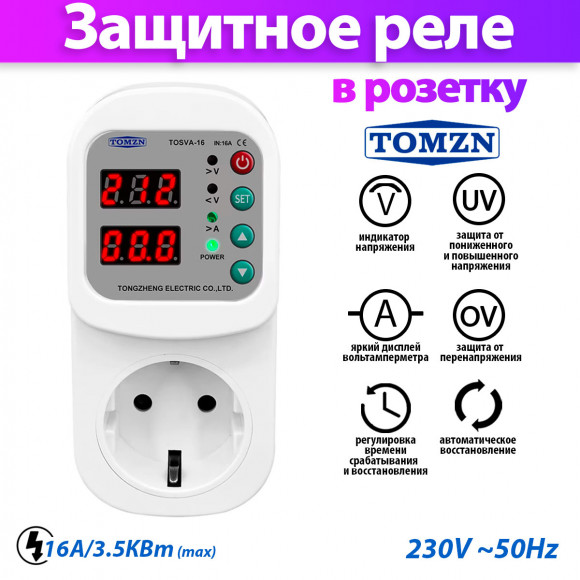

Особенности реле TOSVA-16:
• Широкий диапазон рабочего напряжения - 140 - 300 В
• Защита от повышенного и пониженного напряжения,
• Защита от перегрузки по току,
• Скорость срабатывания защиты настраивается от 0,1 с,

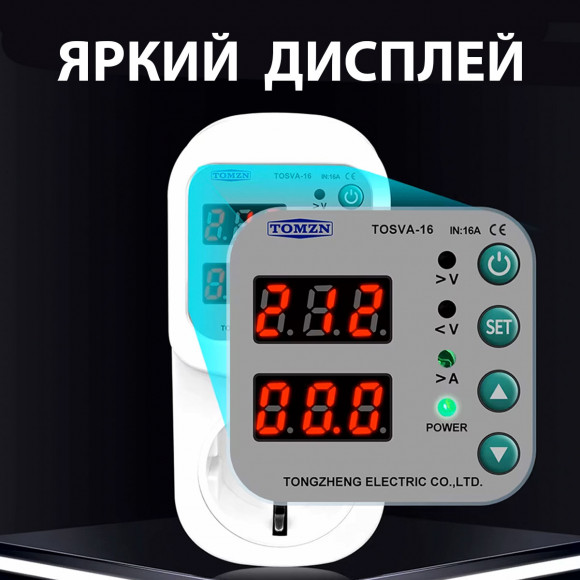

• Функции вольтметра и амперметра,
• Точность измерения напряжения и силы тока 0,5%,
• Собственное энергопотребление < 2 Вт,
• Можно восстановить питание нагрузки автоматически или вручную,
• Можно установить задержку подключения нагрузки после восстановления характеристик напряжения и тока.
Основные технические характеристики:
• Входное рабочее напряжение 230 В 50/60Гц
• Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В)
• Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В)
• Диапазон защиты от перегрузки по току - 1-16 А (по умолчанию 16A),
• Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с)
• Максимальный ток нагрузки 16 А,
• Потребляемая мощность – менее 2 Вт,
• Диапазон рабочих температур от -5 до +55 °C
• Ресурс срабатывания более 100000 циклов

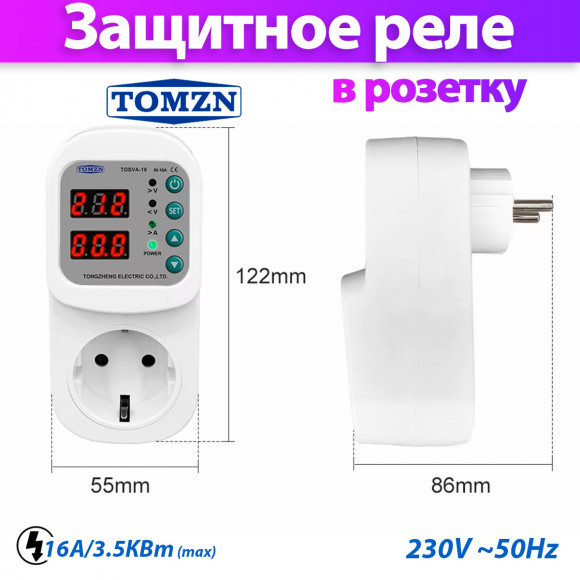

• Размеры 122 х 55 х 86 мм
• Вес 180 г
| Количество фаз | 1 |
| Тип работы | Выкл, Вкл |
| Максимальный ток | 16А |
| Рабочее напряжение | 230В 50/60Гц |
| Гарантия: | 6 месяцев |
| Антенна WiFi: | Внутренняя |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 300 |
Защитное реле напряжения в розетку TOMZN TOSVA-16 для защиты бытовых приборов от скачков напряжения и перегрузки по току отзывы
Инструкция TOSVA-16 16А

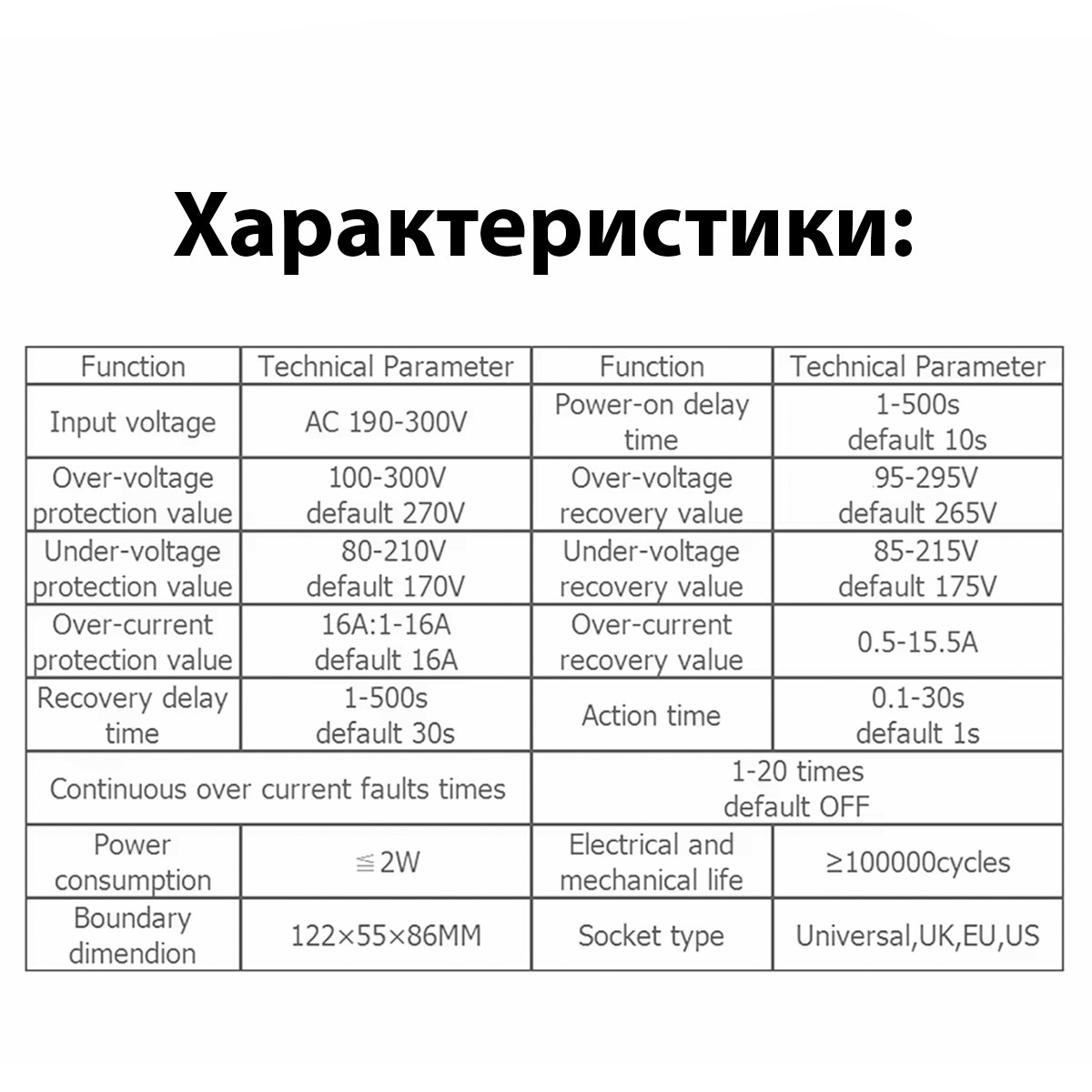

Характеристики
| Функция |
Технический параметр |
Функция |
Технический параметр |
| Входное напряжение |
AC 190–300В |
Время задержки включения |
1–500 с, по умолчанию 10 с |
| Значение защиты от перенапряжения |
100–300В, по умолчанию 270В |
Значение восстановления перенапряжения |
95–295В, по умолчанию 265В |
| Значение защиты от пониженного напряжения |
80–210В, по умолчанию 170В |
Значение восстановления пониженного напряжения |
85–215В, по умолчанию 175В |
| Значение защиты от перегрузки по току |
1–16А, по умолчанию 16А |
Значение восстановления после перегрузки по току |
0.5–15.5А |
| Время задержки восстановления |
1–500 с, по умолчанию 30 с |
Время срабатывания |
0.1–30 с, по умолчанию 1 с |
| Количество срабатываний при постоянной перегрузке |
1–20 раз, по умолчанию выкл. |
||
| Потребляемая мощность |
≤2 Вт |
Электрический и механический ресурс |
≥100000 циклов |
| Габаритные размеры |
122×55×86 мм |
Тип розетки |
Универсальный, UK, EU, US |

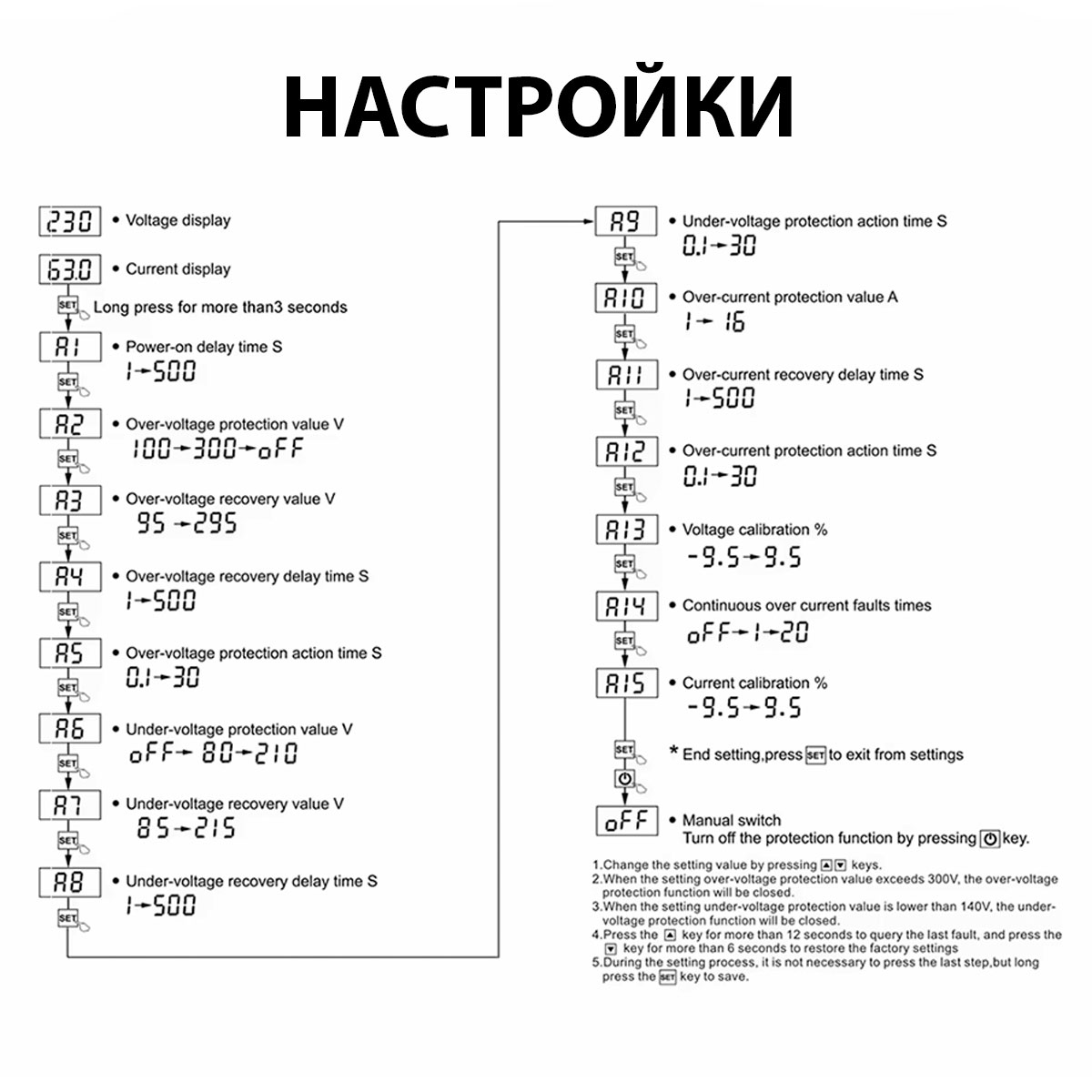

НАСТРОЙКИ
Зажатие кнопки SET на несколько секунд открывает меню настроек, начиная с параметра А1. Кнопки "Вверх" и "Вниз" меняют значение параметра. Короткое нажатие на кнопку SET - осуществит переход к следующему параметру (А2 и так далее). Если необходимо сохранить изменённый параметр, нужно зажать SET на несколько секунд (значение параметра будет сохранено).
Нажмите и удерживайте более 3 секунд, чтобы войти в меню настроек
Пункты меню (A1–A15):
| Код |
Описание |
Диапазон |
| A1 |
Время задержки включения (в секундах) |
1–500 |
| A2 |
Значение защиты от перенапряжения (в вольтах) |
100–300, OFF – отключено |
| A3 |
Значение восстановления после перенапряжения (в вольтах) |
95–295 |
| A4 |
Время задержки восстановления после перенапряжения (в секундах) |
1–500 |
| A5 |
Время срабатывания защиты от перенапряжения (в секундах) |
0.1–30 |
| A6 |
Значение защиты от пониженного напряжения (в вольтах) |
OFF, 80–210 |
| A7 |
Значение восстановления после пониженного напряжения (в вольтах) |
85–215 |
| A8 |
Время задержки восстановления после пониженного напряжения (в секундах) |
1–500 |
| A9 |
Время срабатывания защиты от пониженного напряжения (в секундах) |
0.1–30 |
| A10 |
Значение защиты от перегрузки по току (в амперах) |
1–16 |
| A11 |
Время задержки восстановления после перегрузки по току (в секундах) |
1–500 |
| A12 |
Время срабатывания защиты от перегрузки по току (в секундах) |
0.1–30 |
| A13 |
Калибровка напряжения (%) |
-9.5 – 9.5 |
| A14 |
Количество срабатываний при постоянной перегрузке по току |
OFF, 1–20 |
| A15 |
Калибровка тока (%) |
-9.5 – 9.5 |
Завершение настроек:
Нажмите SET для выхода и сохранения настроек.
Ручной режим:
OFF – Ручное выключение.
Выключение защитных функций нажатием кнопки KEY.
Примечания:
1. Измените параметры, используя клавиши ▲ и ▼.
2. При установке значения защиты от перенапряжения выше 300 В функция защиты отключается.
3. При установке значения защиты от пониженного напряжения ниже 140 В функция защиты отключается.
4. Нажмите клавишу KEY на 2 секунды для отображения последнего срабатывания, и удерживайте более 6 секунд для сброса к заводским настройкам.
5. Во время настройки нет необходимости подтверждать каждый шаг — просто удерживайте SET для сохранения.
