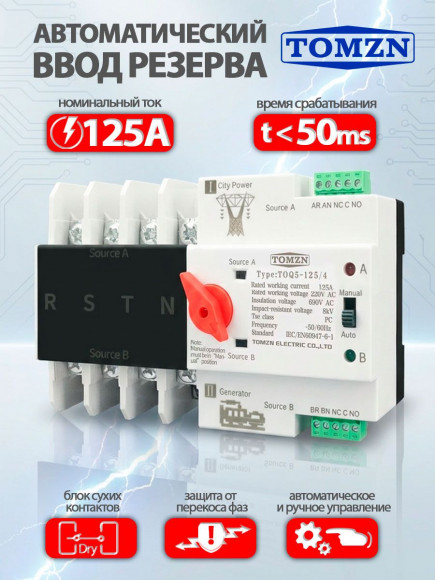

Устройство автоматического ввода резерва TOMZN TOQ5-125/4 трехфазное АВР на 125А

TOMZN TOQ5-125/4 — это устройство автоматического ввода резерва, предназначенное для автоматического переключения на резервную систему питания в трёхфазных сетях переменного тока с частотой 50 Гц и номинальным рабочим напряжением 220–240 В. Оно обеспечивает максимальный рабочий ток до 125 А и применяется на промышленных, коммерческих и жилых объектах.

Основные функции устройства:

• исключение встречи фаз,
• моментальное переключение (< 50 мс),
• установка на DIN-рейку 35 мм,
• управление запуском генератора,
• поддержка подключения сигнализации.

При отключении электроэнергии на основной линии устройство АВР автоматически переключает нагрузку на аварийный источник питания, а при возобновлении питания от основной линии возвращает нагрузку обратно. В автоматическом режиме устройство АВР мгновенно переключает резервное питание, даже лампочки не успевают моргнуть. Переключение на резерв и обратно также возможно вручную: для этого нужно установить ручной режим на переключателе режимов и повернуть красную ручку.

В качестве источника аварийного питания для устройства автоматического ввода резерва подходят трёхфазные бензиновые и дизельные генераторы с мощностью менее 25 кВт. Более мощные генераторы могут быть подключены через защитное реле.

На корпусе устройства АВР расположены «сухие» контакты (NC, C, NO) для подключения сигнализации и управления запуском генератора.

Технические характеристики устройства:

• количество полюсов — 4,
• номинальное напряжение — 230 В, 50/60 Гц,
• максимальный ток — 125 А,
• напряжение изоляции — 690 В,
• выдерживаемое импульсное напряжение — 8 кВ,
• время переключения — < 50 мс,
• рабочая температура и относительная влажность — от -5 до 35 °C и < 95 %,
• высота над уровнем моря — < 2000 м.
