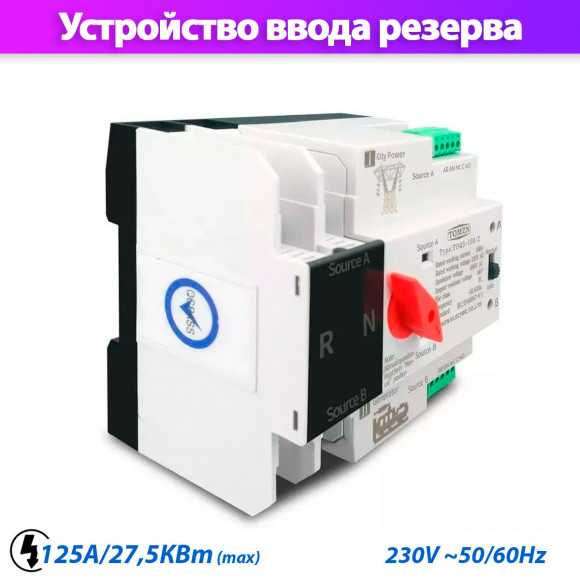

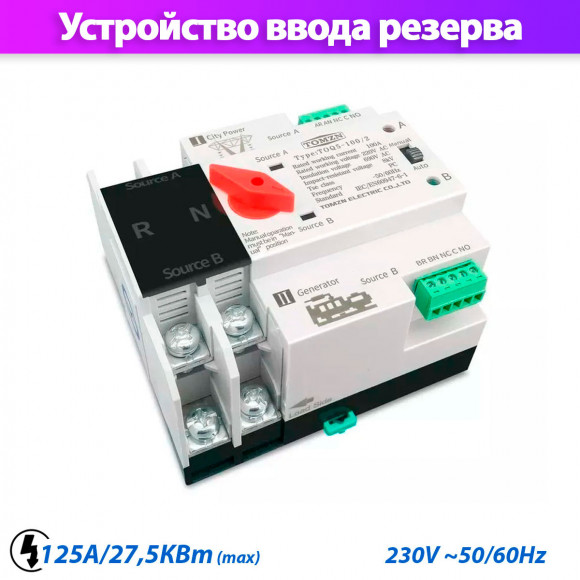

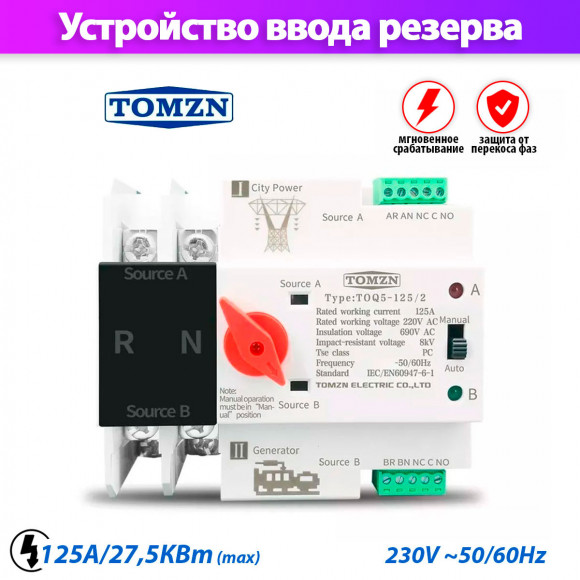

Устройство автоматического ввода резерва TOMZN TOQ5-125/2 однофазное / автомат на 125A / АВР
- Описание
- Характеристики
- Отзывы0
- Обзор
- Инструкция
Устройство автоматического ввода резерва TOMZN TOQ5-125/2 предназначено для автоматического перехода на резервную систему питания в однофазных сетях переменного тока с частотой 50 Гц номинальным рабочим напряжением 220 ~ 240 В и номинальным рабочим током до 125 А. Применяется на промышленных, коммерческих и жилых объектах.

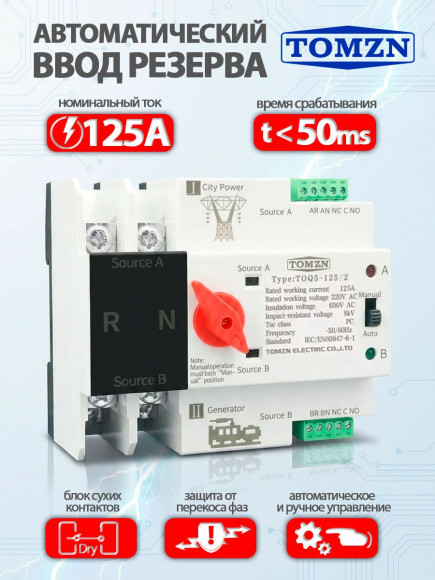

· Исключает встречу фаз,
· Моментальное переключение < 50 мс,

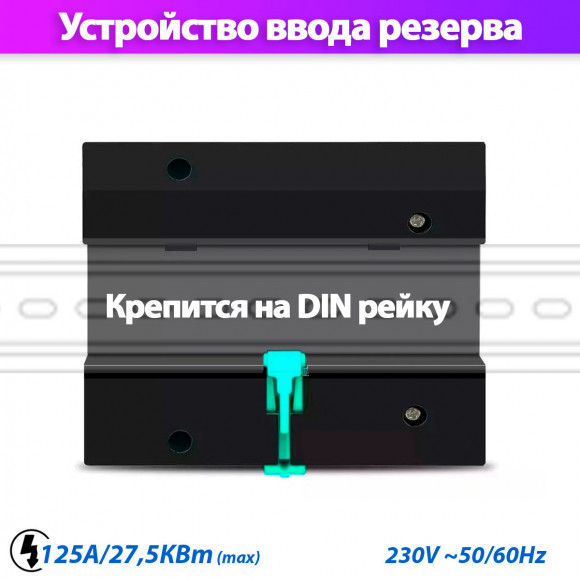

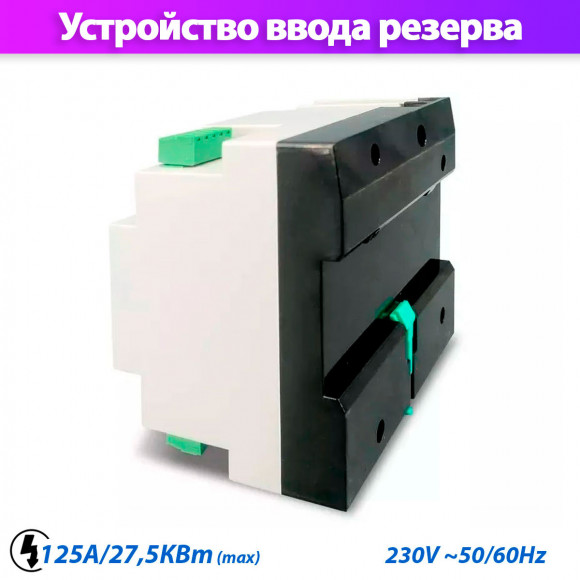

· Устанавливается на DIN рейку 35мм,
· Управляет устройством запуска генератора,
· Поддерживает подключение сигнализации.
При отключении электричества на основной линии, устройство АВР автоматически переключает нагрузку на аварийный источник питания, а при возобновлении питания от основной линии возвращает нагрузку на основную линию. В автоматическом режиме устройство АВР мгновенно переключает резервное питание, даже лампочки не успеют моргнуть. Также переключение на резерв и обратно можно производить вручную, для этого установите ручной режим на переключателе режимов и поверните красную ручку. В качестве источника аварийного питания для устройства автоматического ввода резерва подходят однофазные бензиновые и дизельные генераторы с мощностью менее 27 кВт. На корпусе устройства имеются «сухие» контакты (NC C NO) для подключения сигнализации и управления устройством запуска генератора.
Устройство не подходит для работы с инверторными системами и системами с альтернативными источниками энергии!
Технические характеристики:
· Количество полюсов – 2,
· Номинальное напряжение – 230 В 50/60 Гц,
· Максимальный ток – 125 А,
· Напряжение изоляции – 690 В,
· Выдерживаемое импульсное напряжение – 8 кВ,
· Время переключения < 50 мс,
· Рабочая температура и относительная влажность от -5 до 35 °C и < 95%,
· Высота над уровнем моря < 2000 м.

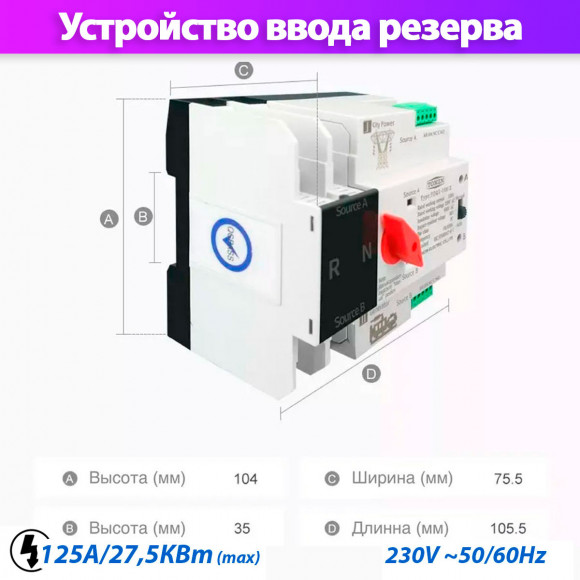

· При подборе щитового бокса высота АВР не стандартная, надо выбирать высокие боксы.
| Количество фаз | 1 |
| Крепление | DIN рейка |
| Максимальный ток | 125A |
| Рабочее напряжение | 220В 50/60Гц |
| Гарантия: | 6 месяцев |
| Антенна WiFi: | Внутренняя |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | серый |
| Вес, гр | 670 |
Устройство автоматического ввода резерва TOMZN TOQ5-125/2 однофазное / автомат на 125A / АВР отзывы
Устройство автоматического ввода резерва TOMZN TOQ5-125/2, на DIN-рейку

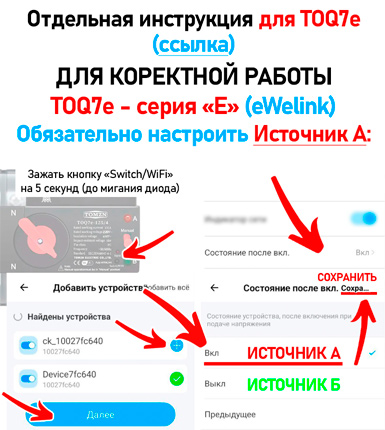

Инструкция на серию TOQ5 и TOQ7 (без "e")
Руководство пользователя

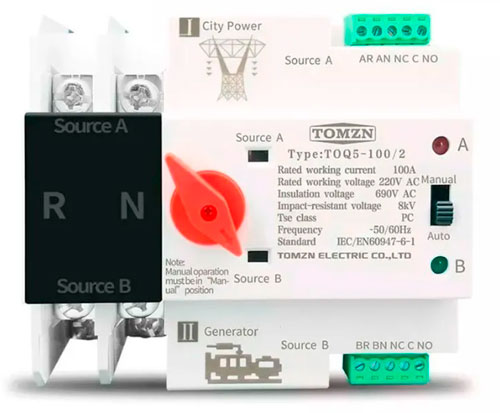

1. Общее описание
Устройство предназначено для автоматического сверхбыстрого переключения нагрузки на резервную линию, с прерыванием менее 20мс, для обеспечения бесперебойной работы оборудования, при наличии второй резервной линии питания. Переключение происходит при пропадании питания на основной линии, либо при выходе ее параметров за пределы допустимых. При возобновлении нормальных параметров основной линии происходит автоматическое переключение обратно на основную линию. Также предусмотрен режим ручного управления и подключение внешнего релейного управления.
2. Технические характеристики
- Температура окружающей среды от -5 до +35 С.
- Относительная влажность воздуха не более 90%
- Количество циклов срабатывания реле: в автоматическом режиме: 2000 циклов в ручном режиме: 5000 циклов
- Напряжение питания сети AC 180-240В
- Максимальный рабочий ток 125А (смотрите актуальную информацию на лицевой панели Вашего АВР).

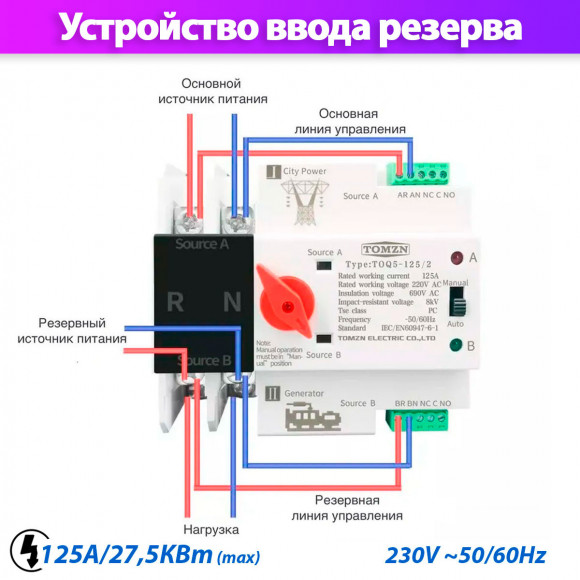

3. Схемы подключения для всей линейки АВР версий /2 /3 и /4
Внимание!
Устройство не предназначено для отключения на высоких токах короткого замыкания, а также на токах, превышающих допустимые для данного реле, для этого необходимо наличие в цепи обычного механического автомата. Устройство не содержит в себе схем защиты от перегрузки и короткого замыкания, запрещается использовать это реле без наличия в цепи механических автоматов защиты от перегрузки по току и от короткого замыкания.
Ручное переключение тумблером можно производить только после изменения положения селектора режима на «Manual».
Ручное переключение тумблером не предназначено для переключения под нагрузкой, оно не обеспечивает такого же быстродействия, как автоматическое переключение, поэтому при ручном переключении произойдет более длительный обрыв питания, что может привести к кратковременному нештатному выключению оборудования нагрузки. Все коммутации на входных и выходных линиях устройства производить при отключенном питании на входных линиях.
