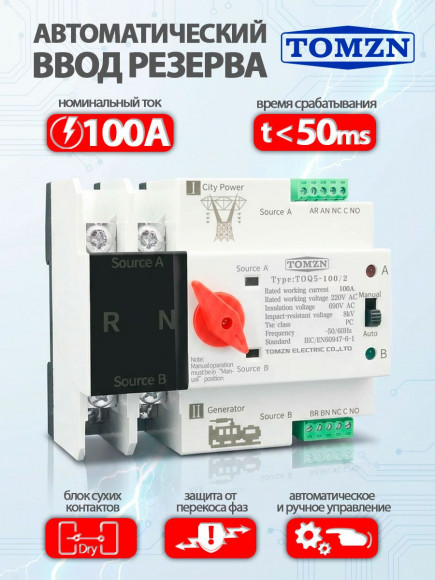

Устройство автоматического ввода резерва TOMZN TOQ5-100/2 однофазное / автомат на 100A / АВР

Устройство автоматического ввода резерва TOMZN TOQ5-100/2 предназначено для автоматического перехода на резервную систему питания в однофазных сетях переменного тока с частотой 50 Гц номинальным рабочим напряжением 220 ~ 240 В и номинальным рабочим током до 100А. Применяется на промышленных, коммерческих и жилых объектах.

·         Исключает встречу фаз,

·         Моментальное переключение < 50 мс,

·         Устанавливается на DIN рейку 35мм,

·         Управляет устройством запуска генератора,

·         Поддерживает подключение сигнализации.

При отключении электричества на основной линии, устройство АВР автоматически переключает нагрузку на аварийный источник питания, а при возобновлении питания от основной линии возвращает нагрузку на основную линию. В автоматическом режиме устройство АВР мгновенно переключает резервное питание, даже лампочки не успеют моргнуть. Также переключение на резерв и обратно можно производить вручную, для этого установите ручной режим на переключателе режимов и поверните красную ручку. В качестве источника аварийного питания для устройства автоматического ввода резерва подходят однофазные бензиновые и дизельные генераторы с мощностью менее 27 кВт.

 Устройство не подходит для работы с инверторными системами и системами с альтернативными источниками энергии!

Технические характеристики:

·         Количество полюсов – 2,

·         Номинальное напряжение – 230 В 50/60 Гц,

·         Максимальный ток – 100 А,

·         Напряжение изоляции – 690 В,

·         Выдерживаемое импульсное напряжение – 8 кВ,

·         Время переключения < 50 мс,

·         Рабочая температура и относительная влажность от -5 до 35 °C и < 95%,

·         Высота над уровнем моря < 2000 м.

·         При подборе щитового бокса высота АВР не стандартная, надо выбирать высокие боксы.
