Умный выключатель на 4 поста Wi-Fi х4 63A STC1-63/W4 на DIN-рейку умный дом
- Описание
- Характеристики
- Отзывы0
- Обзор
- Инструкция
Характеристики:
- Тип тока: 63А (рекомендуется до 40А)
- Управление: дистанционное
- Соединение: WiFi (по умолчанию) 2,4 ГГц
- Рабочий диапазон рабочего напряжения: 230 В
- Установочная глубина: 100 мм
- Диапазон рабочих температур: -10~40 °С
- Размер: 93x66x36 мм
- Поддержка ПО: Android, iOS
- Голосовое управление: совместимость с Amazon Alexa, Google Home, Алиса
| Рабочее приложение | eWeLink |
| Подключение к ассистенту | Google Assistant, Alexa, Алиса |
| Количество фаз | 1 |
| Номинальный ток | не более 40А |

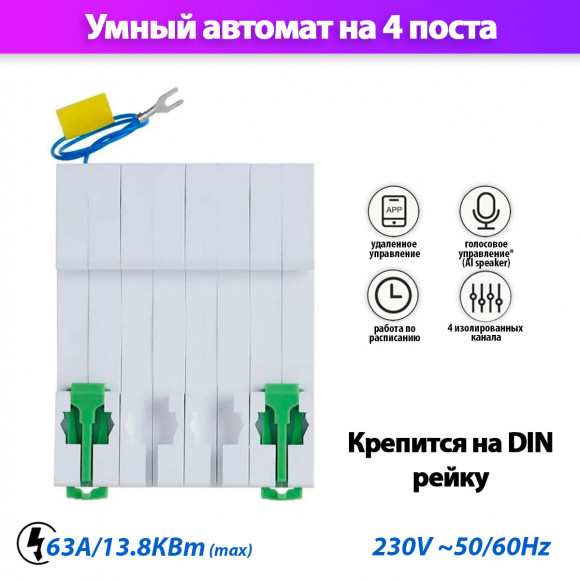

| Крепление | DIN рейка |
| Максимальный ток | 63A |
| Рабочее напряжение | 230В 50/60Гц |
| Гарантия: | 6 месяцев |
| Беспроводные интерфейсы: | WiFi 2.4 GHz |
| Антенна WiFi: | Внутренняя |
| Wi-Fi | Да |
| Производитель: | AndroidMag |
| Цвет | Белый |
| Вес, гр | 400 |
Умный выключатель на 4 поста Wi-Fi х4 63A STC1-63/W4 на DIN-рейку умный дом отзывы
Инструкция на Умный выключатель на 4 поста Wi-Fi х4 63A STC1-63/W4 на DIN-рейку умный дом
Руководство пользователя
1 Общее описание
Умный выключатель STC1-63/W4 предназначен для управления нагрузками в сетях 220В 50/60ГЦ. Максимальный ток на каждый из 4х каналов до 63А. Устройство подключается к интернету по сети WiFi 2,4ГГц, управление и мониторинг состояния каналов реле осуществляется через приложение eWelink из любой сети с доступом в интернет либо вручную при помощи кнопок на корпусе. После подключения реле к приложению eWelink возможна передача управления к другим популярным голосовым ассистентам и системам.
К устройству можно подключать любую активную и реактивную нагрузку, в рамках максимального тока - 63А для каждого канала. Не рекомендуется эксплуатировать реле в длительном режиме на предельном токе нагрузки. Для наибольшего продления срока службы реле рекомендуется ограничить максимальный долговременный и коммутируемый ток до 40А.
2 Основные функции
- удаленное включение/выключение через приложение
- настройка состояния по умолчанию вкл/выкл для каждого канала
- удаленный мониторинг состояния включено/выключено
- настройка таймера включения/выключения
- возможность установить цикличный таймер
- настройка работы по расписанию.
- предоставление контроля нескольким пользователям
- возможность блокировки в приложении
- дублирующие механические кнопки управления
- независимое управление каждым из 4х каналов
3 Технические характеристики
- Температура окружающей среды от -5 до +35 С.
- Относительная влажность воздуха не более 90%
- Количество циклов срабатывания реле 100000
- Потребление <3Вт
- Напряжение питания сети AC 85-280В
- Максимальный ток на 1 канал 63А.

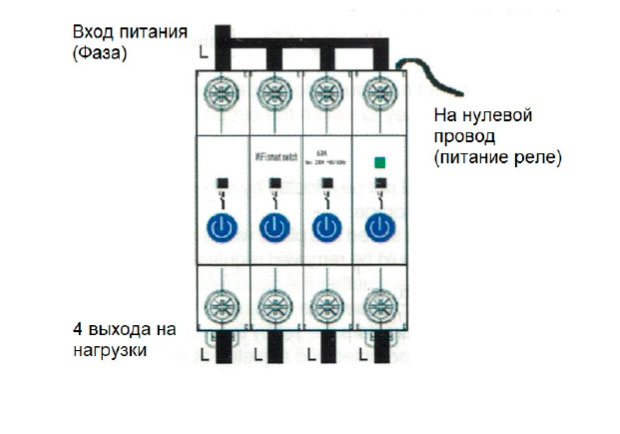

4 Схема подключения
Внимание!
Устройство не предназначено для отключения на высоких токах короткого замыкания, а также на токах, превышающих допустимые для данного реле, для этого необходимо наличие в цепи обычного. Устройство не содержит в себе схем защиты от перегрузки и короткого замыкания, запрещается использовать это реле без наличия в цепи механических автоматов защиты от перегрузки по току
Все коммутации на входных и выходных линиях устройства производить при отключенном питании на входной линии.
Приложение eWelink для подключения на телефоне Android/ios:
- Для входа в режим сопряжения, необходимо зажать правую кнопку на 5 сек, индикатор начет мигать.
- В приложении eWelink добавьте устройство.
- После удачного сопряжения, индикатор начнет гореть постоянным светом.
