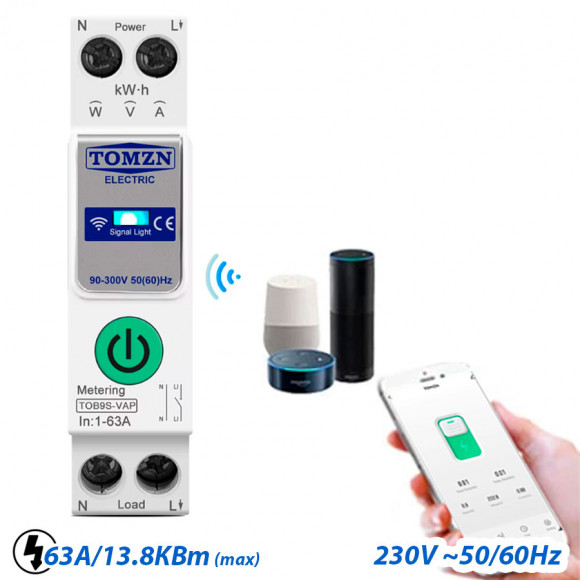

Умное Wi-Fi реле TOMZN TOB9S-VAP на DIN рейку. Счётчик электроэнергии таймер ограничение по току и напряжению. Управление через умный дом Tuya/SmartLive. Работает с Алисой
- Описание
- Характеристики
- Отзывы0
- Обзор
- Инструкция TOB9e
- Инструкция TOB9S
Реле подключается к интернету через Wi-Fi и даёт возможность контролировать питание устройств в любое время из любой точки мира, где есть интернет.
Устройство отслеживает напряжение, ток и потребление электроэнергии, позволяя следить за параметрами в реальном времени с помощью смартфона.
В настройках реле можно установить ограничения по напряжению, току и потребляемой энергии для защиты сети от перегрузок. Также прибор поддерживает функцию счётчика электроэнергии и позволяет определить стоимость оплаты за электричество.
Реле может работать в режиме таймера, включая и отключая нагрузку по расписанию или в циклическом режиме. Таймер продолжит работать даже без доступа к интернету.
Устройство поддерживает сценарии автоматизации умного дома и голосовое управление Amazon Alexa и Google Assistance.

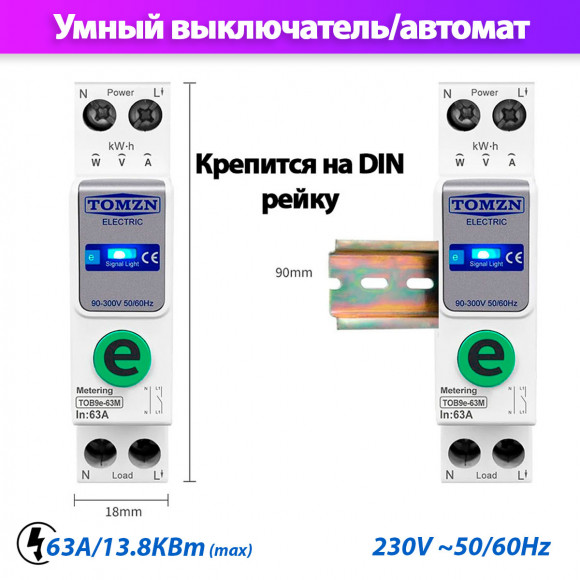

Корпус реле выполнен из пластика, который не горит. Сеть подключается к верхним контактам, а нагрузка — к нижним. Устройство устанавливается на DIN-рейку шириной 1U и размером 35 мм.
Умное Wi-Fi реле рассчитано на кратковременную работу с токами, превышающими 75 % от номинала, поэтому рекомендуется избегать длительной нагрузки выше этого порога. Перед реле следует установить автоматический выключатель типа C для защиты от короткого замыкания.
Перед использованием убедитесь в правильности подключения и затяжке винтов клеммного соединения.

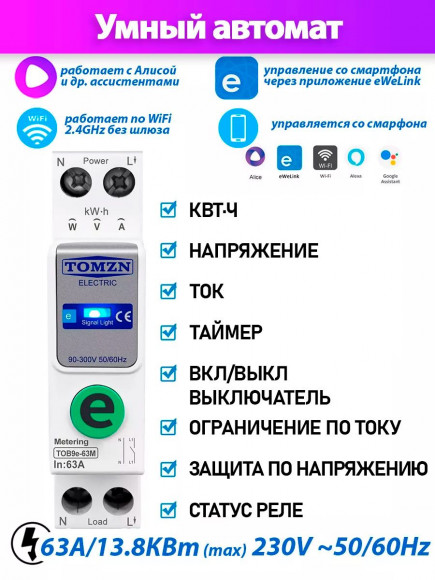

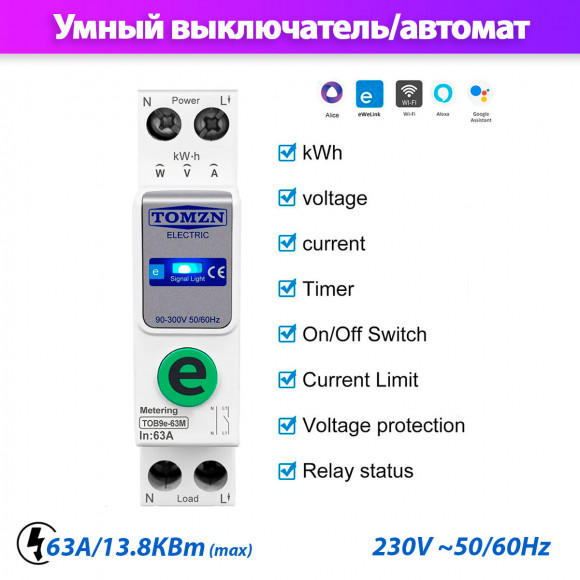

Особенности:
· Удаленное включение и отключение,
· Защита от повышенного напряжения,
· Защита от пониженного напряжения,
· Защита от перегрузки по току,
· Счётчик электроэнергии,
· Функция таймера,
· Голосовое управление.
Технические характеристики:
· Номинальное напряжение: 230 / 380 В 50/60 Гц,
· Диапазон рабочих напряжений: 90 – 300 В,
· Максимальный ток нагрузки: 63 A,
· Параметры Wi-Fi: 802.11b/g/n 2,4 ГГц,
· Температура эксплуатации: от -25 до +60 °C,
· Температура хранения: от -40 до +70 °C,
· Электромеханический ресурс: >100 000 циклов,
· Степень защиты: IP20,
· Максимальная высота: 2000 м,
· Крепление: DIN рейка 35 мм,
· Тип подключения: L+N,
· Количество полюсов: 2P,
| Рабочее приложение | eWeLink |
| Подключение к ассистенту | Google Assistant, Alexa, Алиса |
| Количество фаз | 1 |
| Номинальный ток | не более 40А |
| Крепление | DIN рейка |
| Максимальный ток | 63A |
| Рабочее напряжение | 90-300В 50/60Гц |
| Гарантия: | 6 месяцев |
| Беспроводные интерфейсы: | WiFi 2.4 GHz |
| Антенна WiFi: | Внутренняя |
| Wi-Fi | Да |
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 200 |
Умное Wi-Fi реле TOMZN TOB9S-VAP на DIN рейку. Счётчик электроэнергии таймер ограничение по току и напряжению. Управление через умный дом Tuya/SmartLive. Работает с Алисой отзывы
Инструкция на Умное Wi-Fi реле TOMZN TOB9S-VAP на DIN рейку. Счётчик электроэнергии таймер ограничение по току и напряжению. Управление через умный дом Tuya/SmartLive. Работает с Алисой
Серия TOB9e Инструкция по эксплуатации

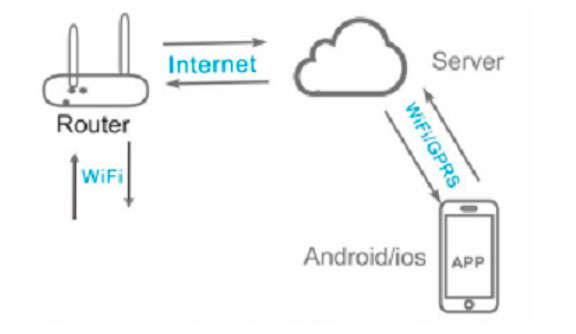

Для первоначальной настройки устройства телефон должен быть подключен к WiFi сети, в уверенной зоне приема которой находится подключаемое устройство. В дальнейшем, после сопряжения устройства с роутером, доступ к устройству может осуществляться через интернет, из любой сети.
К устройству можно подключать любую активную и реактивную нагрузку, в рамках максимального тока - 63А. Не рекомендуется эксплуатировать реле в длительном режиме на предельном токе нагрузки. Для наибольшего продления срока службы реле рекомендуется ограничить максимальный долговременный ток до 40А.

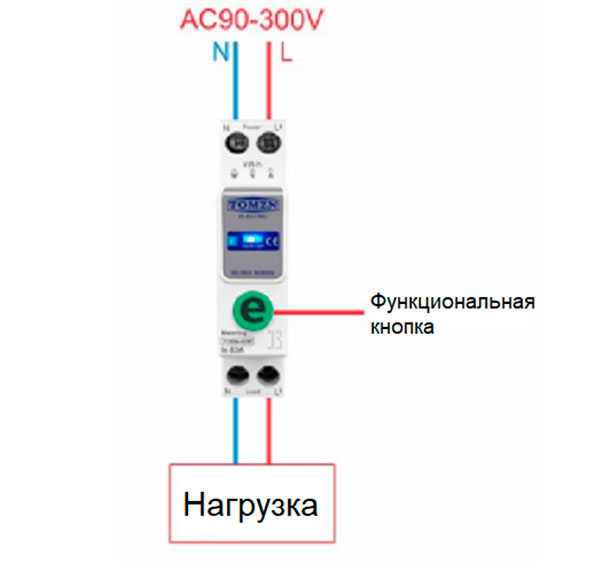

Схема подключения.
Устройство должно быть подключено в соответствии со схемой, фаза должна быть подключена на ввод, отмеченный буквой «L», нулевой провод должен быть подключен на вход, обозначенный буквой «N»:

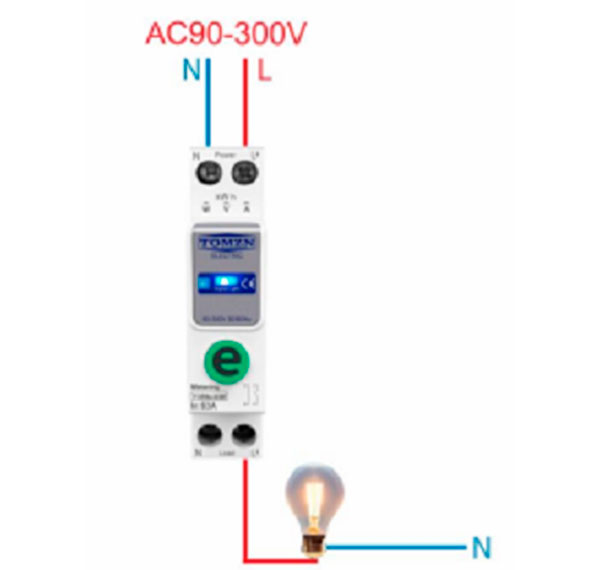

Если нулевой провод уже подключен к нагрузке, например к освещению, то возможно подключение нагрузки к реле без нулевого провода:

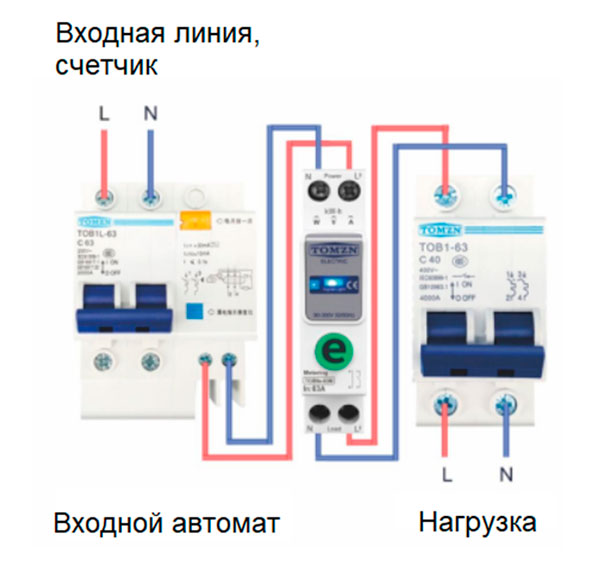

Общая схема подключения умного автомата:
Внимание! Устройство не предназначено для отключения на высоких токах короткого замыкания, для этого необходимо наличие в цепи обычного механического автомата. Не рекомендуется использовать данное устройство без наличия в цепи основного защитного устройства. Все коммутации на входных и выходных линиях устройства производить при отключенном питании на входной линии реле.
Приложение eWelink для подключения на телефоне Android/ios:
Серия TOB9S инструкция на русском языке
1. Загрузка приложения Tuya
Скачайте приложение Tuya с помощью QR-кода, указанного в инструкции, или из официальных магазинов приложений (Google Play/Apple Store).
2. Основная функциональность
- Удалённое управление
- Голосовое управление
- Таймер
- Обратный отсчёт
- Цикличный таймер
- Мониторинг потребления электроэнергии в реальном времени
3. Основные параметры
- Протокол: WiFi (по умолчанию)
- Рабочее напряжение: 100–240 В
- Тип управления: Удалённое управление, ручное управление
- Описание полюсов: 1P+N (N-полюс проходящий)
- Модель: Тип с измерением
4. Типы индикаторов (для неучётного типа)
- Постоянное голубое свечение: нормальная работа.
- Быстрое мигание голубым: устройство находится в режиме сопряжения.
- Постоянное выключение: устройство выключено.
5. Типы индикаторов (для учётного типа)
- Постоянное голубое свечение: устройство включено, нормальное состояние.
- Быстрое мигание голубым: режим сопряжения устройства.
- Постоянное выключение: устройство выключено.
6. Просмотр потребления энергии в реальном времени
Приложение позволяет наблюдать:
- Ежедневное потребление энергии (kWh).
- Потребление за месяц и год.
- Графики использования в реальном времени.
Вы можете анализировать данные для оптимизации расхода электроэнергии.
7. Шаги настройки
Шаг 1:
Подключите провода к верхним клеммам WiFi-выключателя.
- Фазный провод подключите к клемме L.
- Нейтральный провод подключите к клемме N.
- Убедитесь, что подключение выполнено правильно, а сигнал Wi-Fi достаточен.
Шаг 2:
Включите Bluetooth и Wi-Fi на мобильном устройстве.
- Откройте приложение Tuya.
- Нажмите и удерживайте кнопку включения на выключателе 5–10 секунд, пока индикатор не начнёт мигать синим.
Шаг 3:
После запуска приложения:
- Нажмите «Добавить устройство».
- Подождите, пока устройство WiFi Din Rail Switch будет обнаружено.
- Нажмите «Добавить» для завершения.
Шаг 4:
Введите пароль от сети Wi-Fi и нажмите «Далее».
- Дождитесь подключения устройства к сети.
Шаг 5:
После обнаружения устройства выберите его и дождитесь завершения добавления.
- Устройство должно отобразиться в списке.
Шаг 6:
После успешного подключения:
- Индикатор перестанет мигать и начнёт светиться постоянным синим светом.
- Приложение отобразит параметры устройства:
- Общее потребление энергии (kWh).
- Текущая мощность (W).
- Напряжение (V).
- Сила тока (A).
8. Общий доступ к устройству
Шаг 1:
Выберите пункт «Поделиться устройством» в приложении.
Шаг 2:
Введите данные аккаунта пользователя, которому вы хотите предоставить доступ.
Дополнительные возможности:
- Уведомления об оффлайн-режиме.
- Создание групп устройств.
- Отзывы и поддержка (FAQ).
- Добавление ярлыка на главный экран телефона.
- Проверка сетевого соединения устройства.
