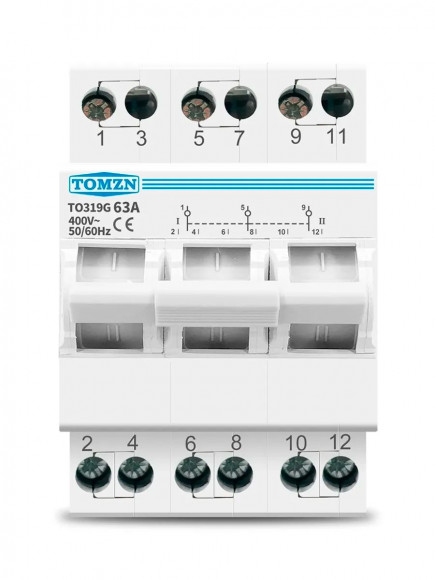

Реверсивный рубильник TO319G 63А 3P на DIN-рейку

Реверсивный рубильник TO319G с номинальным током 63 А предназначен для переключения между двумя источниками питания в электрических цепях переменного тока. Устройство выполнено в компактном корпусе из огнестойкого пластика, обеспечивающего высокую термостойкость и надежную изоляцию. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что позволяет легко интегрировать его в распределительные щиты и панели управления.

Важная особенность: У устройства 3 положения (2-е положение отключает оба источника питания). Из-за конструкции клемм устройство не прозванивается через винты, если они не затянуты. Для проверки мультиметром необходимо затянуть винт со вставленным проводником или тестировать сами контактные группы. Рубильник подходит для организации резервного питания (бензо-/дизель-генераторы) и ручного переключения между двумя независимыми линиями.

Переключатель имеет три пары контактов (1-2, 4-5, 7-8), что соответствует трехфазному подключению. На лицевой панели отчетливо обозначены клеммы для подключения фазных проводов (вход/выход) и положения переключателя (I — основной источник, II — резервный). Конструкция обеспечивает четкое механическое переключение без самопроизвольного срабатывания. Корпус защищен от попадания пыли и брызг воды по стандарту IP20, что позволяет использовать устройство в условиях нормальной влажности при температуре окружающей среды от -5°C до +40°C.

Внутренние компоненты выдерживают напряжение до 400 В переменного тока и частоту 50/60 Гц. Срок службы устройства составляет не менее 1500 электрических и 8500 механических циклов. Размеры изделия составляют 54x66,3x82 мм, что делает его подходящим для установки в ограниченных пространствах. Переключатель не оснащен автоматической функцией, его работа полностью зависит от ручного управления оператором.
