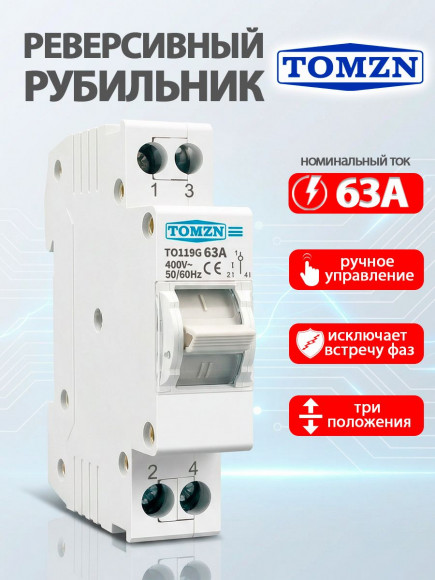

Реверсивный рубильник TO119G 1P 63A на DIN-рейку

!!! Переключение под нагрузкой не допускается. !!!

Реверсивный трехпозиционный рубильник TOMZN TO119G предназначен для ручного переключения питания между основным и резервным источниками в однофазных сетях переменного тока. Устройство применяется в бытовых условиях, малых офисах и распределительных щитах, а также в системах резервного и бесперебойного электроснабжения.

Важная особенность: У устройства 3 положения (2-е положение отключает оба источника питания). Из-за конструкции клемм устройство не прозванивается через винты, если они не затянуты. Для проверки мультиметром необходимо затянуть винт со вставленным проводником или тестировать сами контактные группы.

Рубильник рассчитан на работу в сети 230 В с частотой 50/60 Гц, при этом максимальное рабочее напряжение достигает 400 В. Конструкция с тремя фиксированными положениями рукоятки 1–0–2 обеспечивает безопасное механическое разделение цепей и полностью исключает одновременное подключение двух источников питания. В положении «1» подключается основной источник, в положении «2» — резервный, а положение «0» предназначено для полного отключения нагрузки.

Нагрузка подключается к верхним клеммам, а вводы основного и резервного источников — к нижним. Клеммы промаркированы для упрощения монтажа, максимальное сечение подключаемого кабеля составляет до 16 мм².

Корпус устройства изготовлен из прочного огнестойкого пластика, устойчивого к нагреву и старению, что повышает надежность и срок службы. Монтаж осуществляется на стандартную DIN-рейку 35 мм, ширина устройства — 1M / 1SU, что обеспечивает совместимость с модульным оборудованием. Степень защиты IP20 допускает установку в закрытых распределительных шкафах.

Технические характеристики:

• Номинальное напряжение: 230 В, 50/60 Гц
• Максимальное напряжение: 400 В
• Номинальный ток: 63 А
• Электрический ресурс: 1500 циклов
• Механический ресурс: 8500 циклов
• Степень защиты: IP20
• Рабочий температурный диапазон: от –5 °C до +40 °C
• Максимальное сечение кабеля: 16 мм²

Рубильник TOMZN TO119G сочетает компактные размеры, простоту управления и высокий уровень безопасности, что делает его универсальным решением для ручного переключения источников питания.
