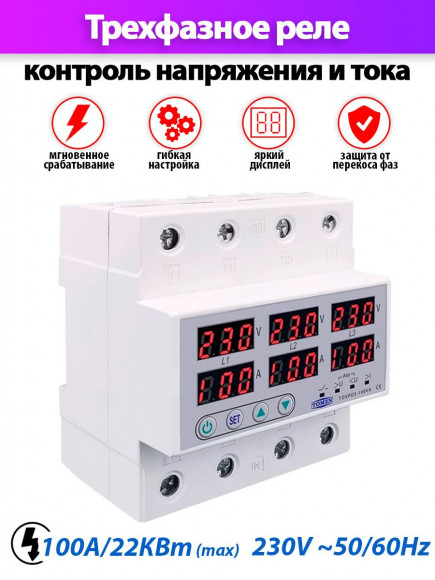

Трёхфазное устройство для контроля параметров сети, предназначенное для защиты электрических установок в бытовых и промышленных условиях. Оно поддерживает стабильную работу подключённого оборудования и обеспечивает комплексный контроль состояния сети.
Устройство монтируется на DIN-рейку, что облегчает установку и позволяет экономить место в распределительных щитах. Конструкция рассчитана на работу с токами до 100 А, поэтому подходит для подключения двигателей, трансформаторов и другого электрооборудования. Модель защищает от перенапряжений, просадок напряжения, токовых перегрузок, несоответствия фаз и пропадания одной из фаз.

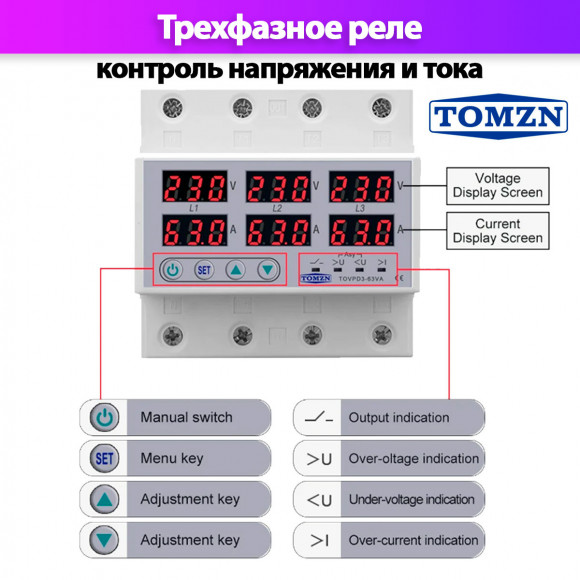

TOMZN TOVPD3-100VA способен оперативно отключать нагрузку, предотвращая повреждение техники. Пользователь может настроить уровни срабатывания защит по высоким и низким значениям напряжения, а также по току. На дисплее отображаются текущие параметры напряжения и тока.

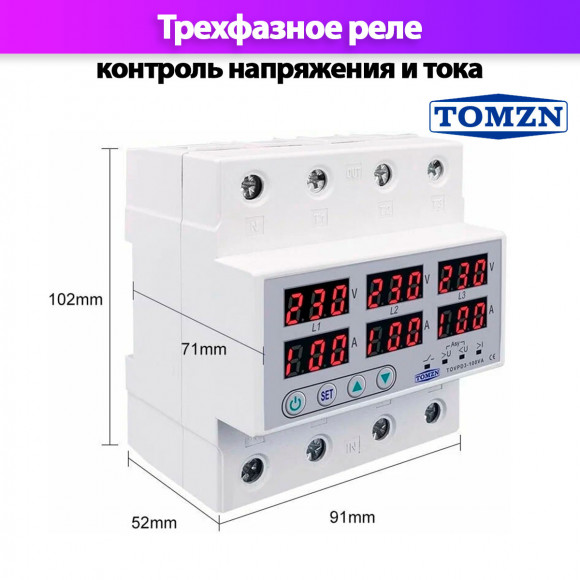

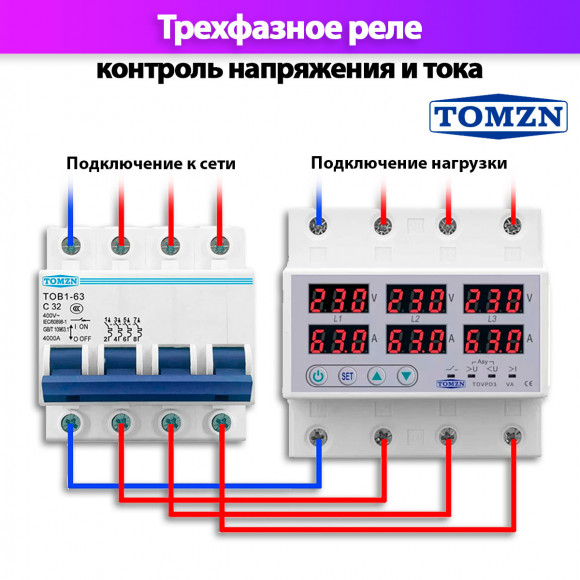

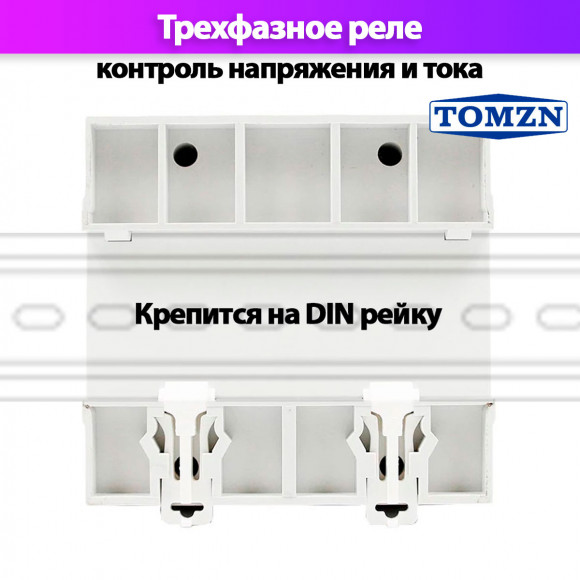

Корпус выполнен из самозатухающего пластика. Подключение сети осуществляется к нижним клеммам, нагрузки — к верхним. Крепление — на DIN-рейку 35 мм, ширина корпуса — 5 модулей.
Для корректной работы рекомендуется выбирать модель с максимальным током на один шаг выше текущего автомата: например, при автомате 63 А следует использовать устройство на 100 А или более.

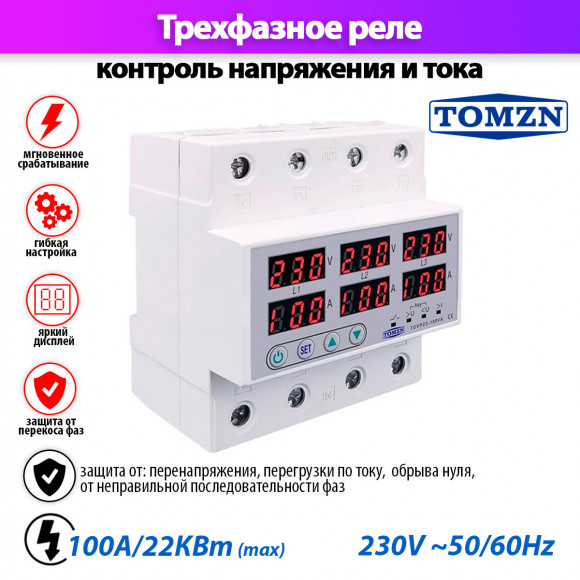

Основные возможности TOMZN TOVPD3-100VA:
- Контроль трёхфазной асимметрии,
- Контроль правильности чередования фаз и пропадания фазы,
- Защита от высоких и низких уровней напряжения,
- Контроль токовой нагрузки,
- Отображение значений напряжения и тока,
- Настраиваемая скорость отключения от 0,1 с,
- Точность измерений напряжения и тока менее 1%.
- Рабочий диапазон входного напряжения: 140–300 В,
- Номинальное питание: 230 В, 50/60 Гц, трёхфазная сеть,
- Максимальная токовая нагрузка: 100 А,
- Степень защиты корпуса: IP20,
- Диапазон температур эксплуатации: –5…+40 °C,
- Ресурс работы: более 100 000 циклов,
- Верхний диапазон контроля напряжения: 230–300 В (по умолчанию 270 В),
- Нижний диапазон контроля напряжения: 140–210 В (по умолчанию 170 В),
- Диапазон контроля тока: 1–100 А (по умолчанию 30 А),
- Время задержки включения после восстановления питания: 1–500 с (по умолчанию 30 с).
Использование TOMZN TOVPD3-100VA — это практичное решение для повышения безопасности и стабильности любых электрических систем. Это многофункциональное устройство обеспечивает комплексную защиту от нестабильности сети и повышает надёжность работы оборудования.
| Количество фаз | 3 |
| Номинальный ток | не более 40А |
| Крепление | DIN рейка |
| Максимальный ток | 100A |
| Рабочее напряжение | 230В 50/60Гц |
| Гарантия: | 6 месяцев |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 500 |
Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А отзывы

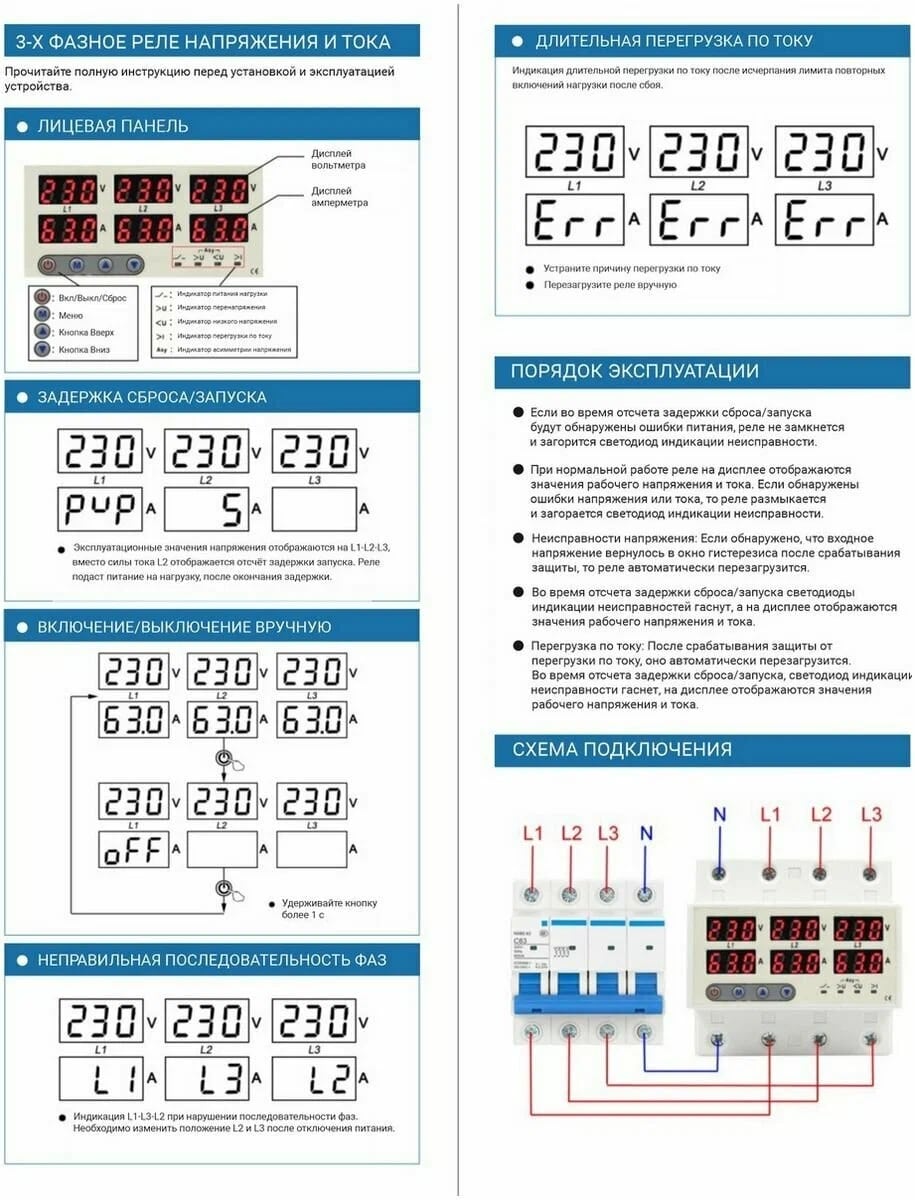

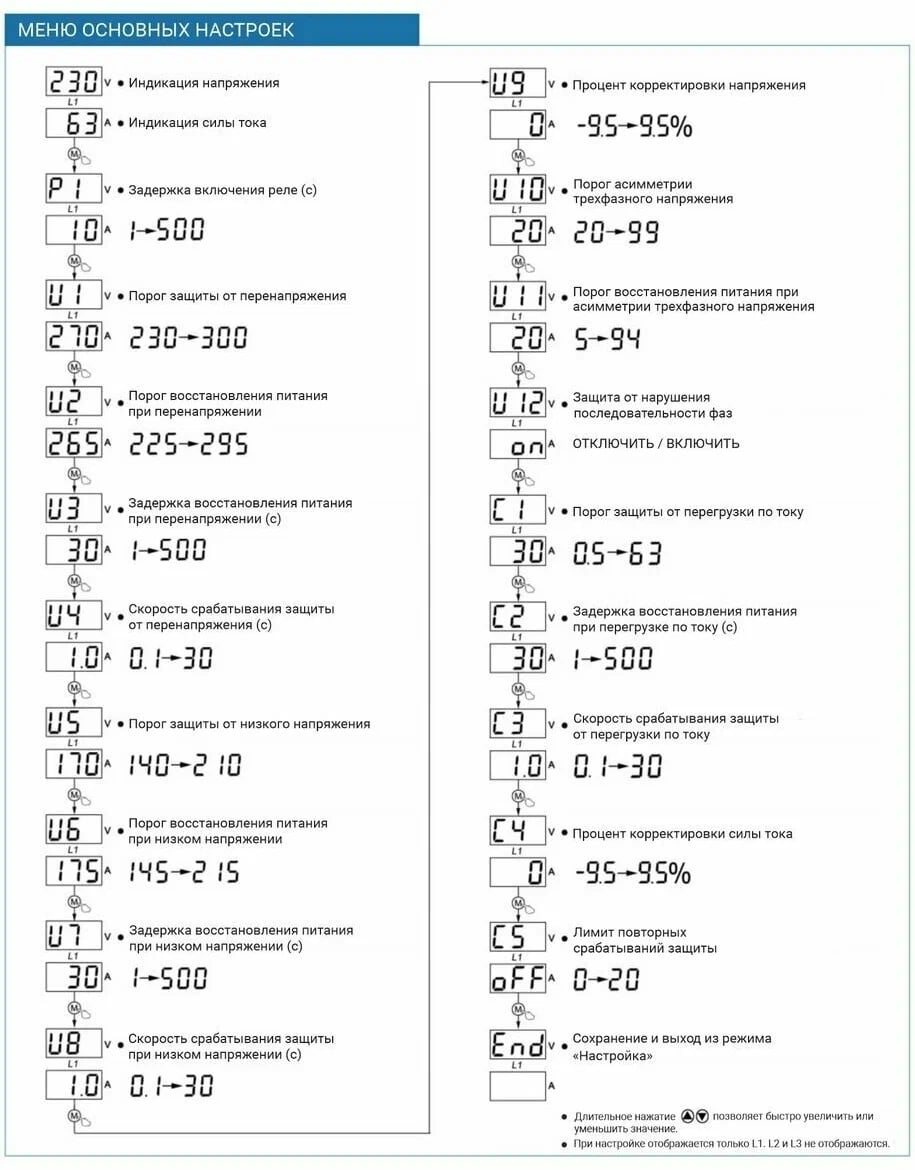

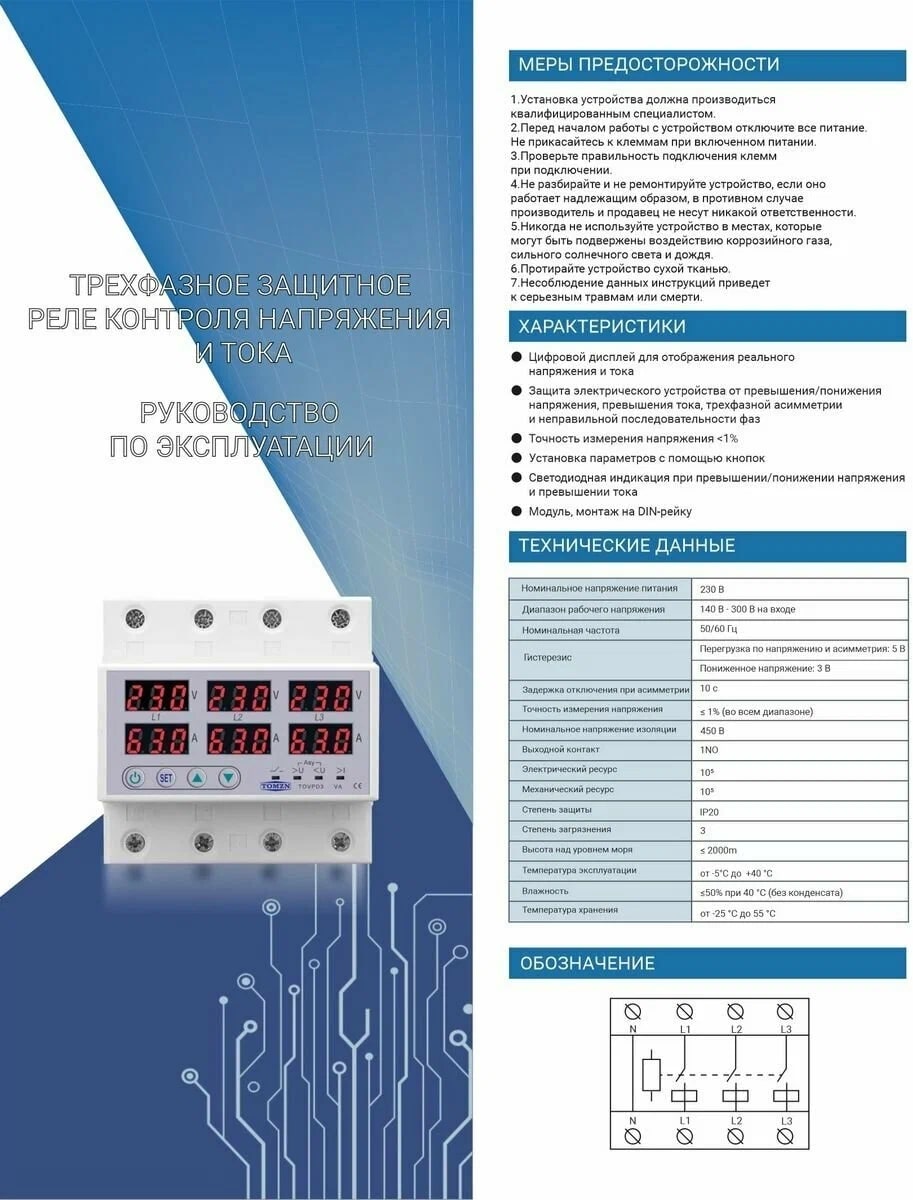

Инструкция на Реле контроля напряжения трехфазное TOMZN TOVPD3-100VA с защитой от перегрузки по току и перенапряжения 100А

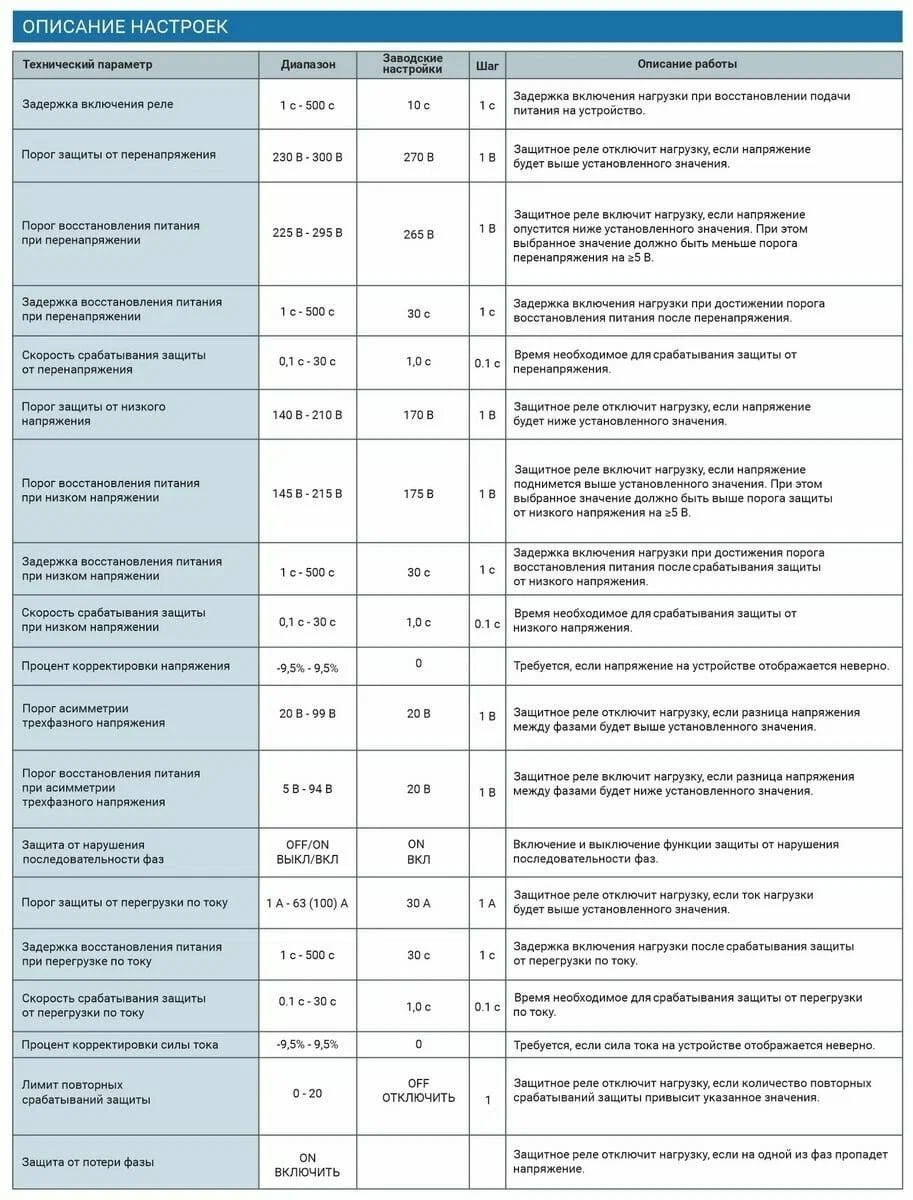

| Параметр |
Диапазон значений |
Значение по умолчанию |
Шаг регулировки |
Описание |
| Задержка включения |
1с-500с |
10с |
1с |
Задержка включения после отключения внешнего питания. |
| Защита от перенапряжения |
230-300В |
270 |
1В |
При превышении этого напряжения автомат отключит нагрузку. |
| Восстановление после перенапряжения |
225-295В |
265 |
1В |
При снижении напряжения до этого значения (после отключения из-за перенапряжения) автомат возобновит питание нагрузки. Должно быть установлено ниже максимального напряжения не менее чем на 5В. |
| Задержка включения после перенапряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
| Время реакции на превышение напряжения |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
| Защита от низкого напряжения |
140В-210В |
170В |
1В |
При снижении напряжения ниже минимального порога автомат отключит нагрузку. |
| Восстановление после низкого напряжения |
145В-215В |
175В |
1В |
При повышении напряжения выше этого значения (после отключения из-за пониженного напряжения) автомат возобновит питание нагрузки. Должно быть установлено выше минимального напряжения не менее чем на 5В. |
| Задержка включения после низкого напряжения |
1с-500с |
30с |
1с |
Задержка возобновления питания, после прихода напряжения в норму. |
| Время реакции на низкое напряжение |
0,1с-30с |
1с |
0,1с |
Время, в течении которого напряжение должно быть непрерывно ниже минимального, чтобы автомат отключил нагрузку. |
| Ошибка перекоса фаз |
20В-99В |
30В |
1В |
Если разность напряжений между любой из трех фаз больше этого значения, то автомат отключит нагрузку. |
| Значение включения после перекоса фаз |
15В-94В |
24В |
1В |
При уменьшении разницы напряжений между любой из трех меньше этого значения (после отключения из-за перекоса фаз) автомат возобновит питание нагрузки. |
| Проверка порядка включения фаз |
OFF/ON |
ON |
Проверка правильности порядка включения входных фаз ABC. |
|
| Защита от перегрузки по току |
3А-100A, OFF |
60A |
1А |
Если ток нагрузки на любой из фаз выше этого значения, то автомат отключит нагрузку. |
| Время реакции на превышение тока |
0,1с-30с |
1с |
0,1с |
Время, в течении которого ток должен быть непрерывно выше максимального, чтобы автомат отключил нагрузку. |
| Время восстановления после отключения из-за превышения тока. |
1с-500с |
30с |
1с |
Задержка возобновления питания, после отключения из-за превышения тока. |
| Кол-во повторных включений, после перегрузки по току. |
OFF-1-20 |
OFF |
1 |
После перегрузки по току автомат сделает указанное кол-во повторных включений, после чего потребуется ручная подача питания. OFF – повторное включение не активно, нужно вручную возобновлять питание после первого же отключения из-за перегрузки по току. |
| Защита от обрыва фазы |
ON |
Автомат отключит нагрузку при обрыве любой из трех фаз. |
