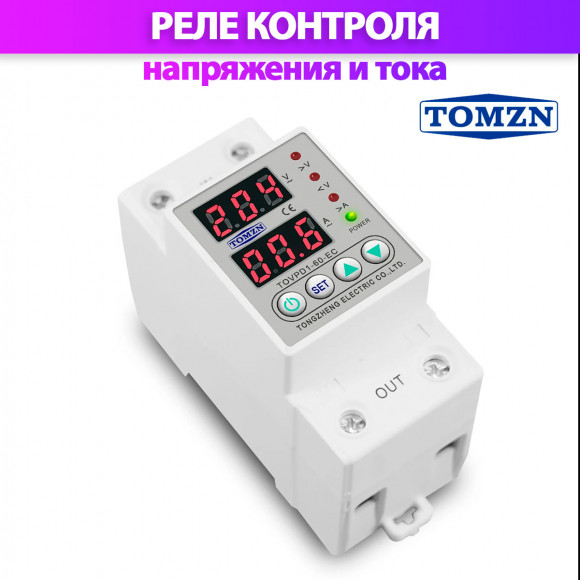

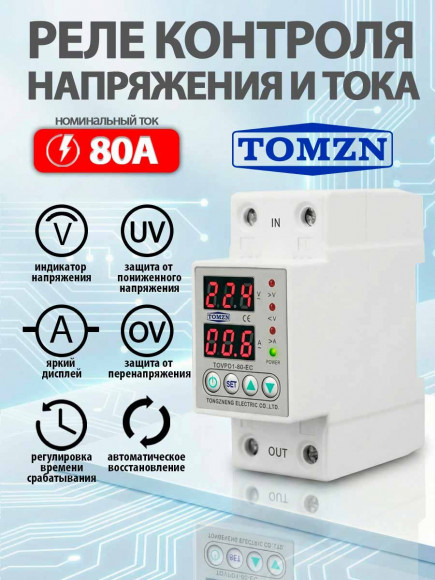

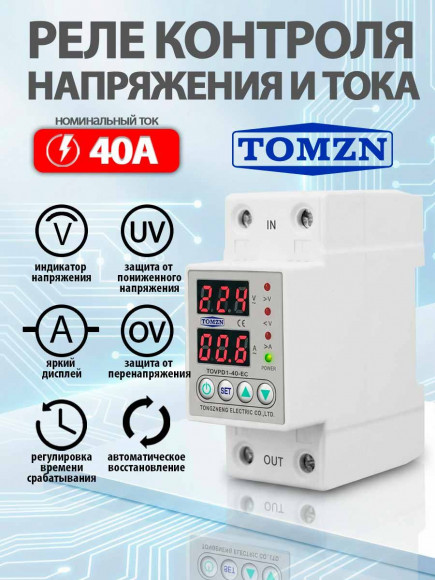

Реле напряжения TOMZN TOVPD1-80-EC — это универсальное защитное устройство, предназначенное для использования в однофазных сетях переменного тока. Оно обеспечивает защиту от перенапряжения, пониженного напряжения и перегрузок по току с функцией автоматического повторного включения.
Устройство способно мгновенно отключать участки электросети, предотвращая повреждение электроприборов. Оно позволяет самостоятельно настраивать пороги срабатывания защит от повышенного, пониженного напряжения и перегрузок по току в соответствии с конкретными условиями эксплуатации.

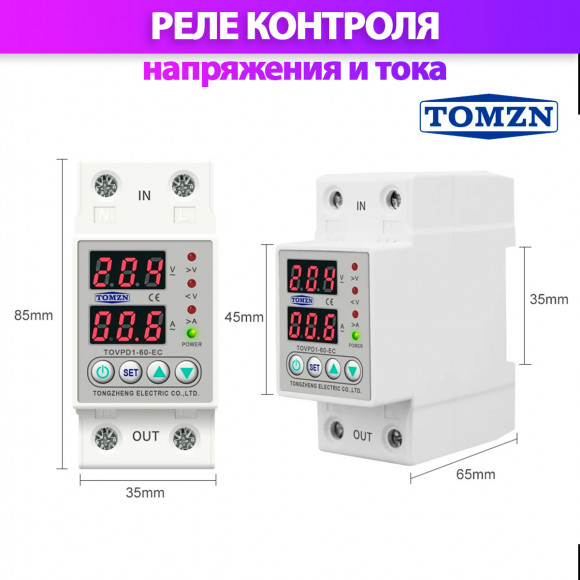

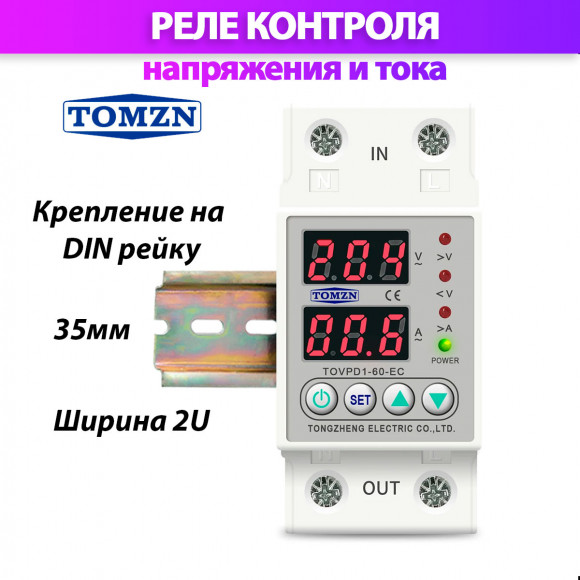

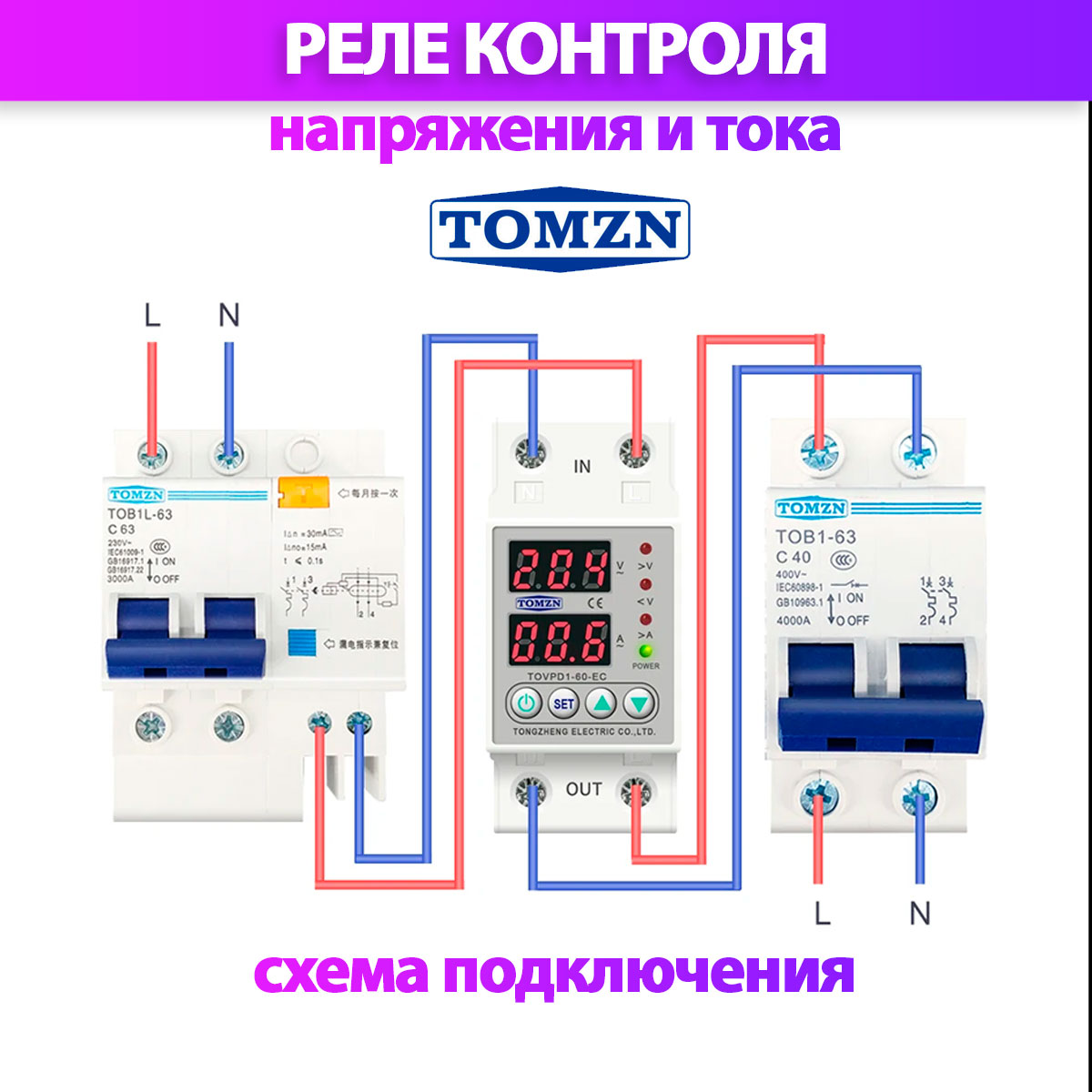

На дисплее реле отображаются актуальные значения напряжения и силы тока. Корпус реле выполнен из пластика, устойчивого к горению. Подключение сети осуществляется через верхние контакты, а нагрузка — через нижние. Установка реле производится на DIN-рейку шириной 2U и размером 35 мм.
Рекомендуется устанавливать реле с максимальным током нагрузки, превышающим номинал автомата хотя бы на одну ступень.
Особенности реле TOVPD1-80-EC
• Широкий диапазон рабочего напряжения - 140 - 300 В,
• Защита от повышенного и пониженного напряжения,
• Защита от перегрузки по току,
• Скорость срабатывания защиты настраивается от 0,1 с,
• Функции вольтметра и амперметра,
• Точность измерения напряжения и силы тока 0,5%,
• Собственное энергопотребление 0,5 Вт,
• Можно восстановить питание нагрузки автоматически или вручную,
• Можно установить задержку подключения нагрузки после восстановления характеристик напряжения и тока.
Основные технические характеристики
• Входное рабочее напряжение 140 - 300 В 5060Гц,
• Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В),
• Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В),
• Диапазон защиты от перегрузки по току - 1-80 А (по умолчанию 80A),
• Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с),
• Максимальный ток нагрузки 80 А,
• Потребляемая мощность – менее 1 Вт,
• Диапазон рабочих температур от -20 до +55 °C,
• Ресурс срабатывания более 30000 циклов.
Устройство способно мгновенно отключать участки электросети, предотвращая повреждение электроприборов. Оно позволяет самостоятельно настраивать пороги срабатывания защит от повышенного, пониженного напряжения и перегрузок по току в соответствии с конкретными условиями эксплуатации.
На дисплее реле отображаются актуальные значения напряжения и силы тока. Корпус реле выполнен из пластика, устойчивого к горению. Подключение сети осуществляется через верхние контакты, а нагрузка — через нижние. Установка реле производится на DIN-рейку шириной 2U и размером 35 мм.
Рекомендуется устанавливать реле с максимальным током нагрузки, превышающим номинал автомата хотя бы на одну ступень.
Особенности реле TOVPD1-80-EC
• Широкий диапазон рабочего напряжения - 140 - 300 В,
• Защита от повышенного и пониженного напряжения,
• Защита от перегрузки по току,
• Скорость срабатывания защиты настраивается от 0,1 с,
• Функции вольтметра и амперметра,
• Точность измерения напряжения и силы тока 0,5%,
• Собственное энергопотребление 0,5 Вт,
• Можно восстановить питание нагрузки автоматически или вручную,
• Можно установить задержку подключения нагрузки после восстановления характеристик напряжения и тока.
Основные технические характеристики
• Входное рабочее напряжение 140 - 300 В 5060Гц,
• Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В),
• Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В),
• Диапазон защиты от перегрузки по току - 1-80 А (по умолчанию 80A),
• Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с),
• Максимальный ток нагрузки 80 А,
• Потребляемая мощность – менее 1 Вт,
• Диапазон рабочих температур от -20 до +55 °C,
• Ресурс срабатывания более 30000 циклов.
| Количество фаз | 1 |
| Номинальный ток | не более 40А |
| Крепление | DIN рейка |
| Максимальный ток | 63A |
| Рабочее напряжение | 140 - 300 В (50/60Гц) |
| Гарантия: | 6 месяцев |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 300 |
Реле контроля напряжения TOMZN TOVPD1-80-EC с защитой от перегрузки по току и перенапряжения 80A / Защитное устройство в DIN рейку отзывы
Инструкция на Реле контроля напряжения TOMZN TOVPD1-80-EC с защитой от перегрузки по току и перенапряжения 80A / Защитное устройство в DIN рейку 40/60/80 EC
Первая кнопка выключает и включает нагрузку, когда нагрузка выключена на нижнем индикаторе отображается «oFF».
При нажатии третьей кнопки более 6 секунд индикаторы отображают причину последнего отключения: на верхнем будет буква, обозначающая пониженное или повышенное напряжение или превышение тока, на нижнем — значение параметра в момент превышения. После отключения входящего электричества причиной будет это самое отключение, нижний индикатор покажет «888».

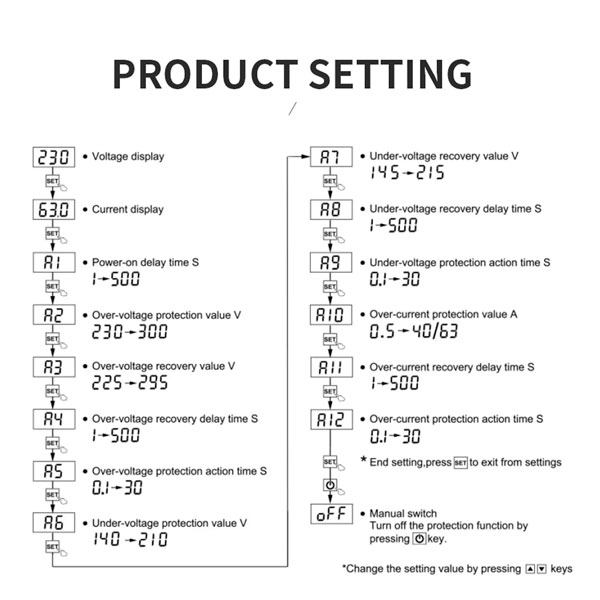

Кнопка SET включает режим настройки. В этом режиме настраиваются 14 параметров:
- A1 — Задержка включения нагрузки в секундах при подаче электричества (по умолчанию 10);
- A2 — Верхнее напряжение отключения (по умолчанию 270 В);
- A3 — Напряжение включения после отключения (по умолчанию 265 В, автоматически меняется при смене предыдущего параметра);
- A4 — Время включения нагрузки при восстановлении напряжения после превышения (по умолчанию 30 с). Время отсчитывается от момента восстановления допустимого напряжения;
- A5 — Время отключение нагрузки при превышении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
- A6 — Нижнее напряжение отключения (по умолчанию 170 В);
- A7 — Напряжение включения после отключения из-за пониженного напряжения (по умолчанию 175 В, автоматически меняется при смене предыдущего параметра);
- A8 — Время включения нагрузки при восстановлении напряжения после понижения (по умолчанию 30 с);
- A9 — Время отключение нагрузки при понижении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
- A10 — Ток отключения нагрузки ( можно установить от 0.05A);
- A11 — Время включения нагрузки после снижения тока (по умолчанию 30 с).
- A12 — Время отключение нагрузки при превышении тока (по умолчанию 1С, можно установить от 0.1С до 30С);
- A13 — Калибровка вольтметра (от -9.5 до +9.5 В с шагом 0.5 В);
- A14 — Количество срабатываний превышения тока до полного отключения (по умолчанию oFF, можно установить от 1 до 20).
Восстановить заводские настройки: Нажмите кнопку вниз более 12 секунд
Запрос на неисправность: Нажмите кнопку вверх более 12 секунд
