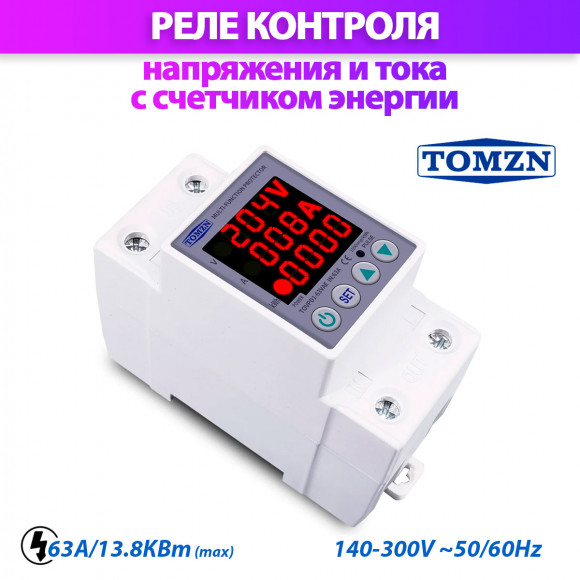

Реле контроля напряжения и тока с счетчиком TOMZN TOVPD1-63VAE
- Описание
- Характеристики
- Отзывы0
- Обзор
- Инструкция
Реле контроля напряжения и тока с счетчиком TOMZN TOVPD1-63VAE — это многофункциональное защитное устройство, предназначенное для однофазных сетей переменного тока. Оно служит для защиты от перенапряжения, пониженного напряжения и перегрузок по току с автоматическим повторным включением.
Это реле способно мгновенно отключать участки электросети, чтобы предотвратить повреждение электроприборов. Оно позволяет самостоятельно настраивать пороги срабатывания защит от повышенного, пониженного напряжения и перегрузок по току в соответствии с конкретными условиями эксплуатации.

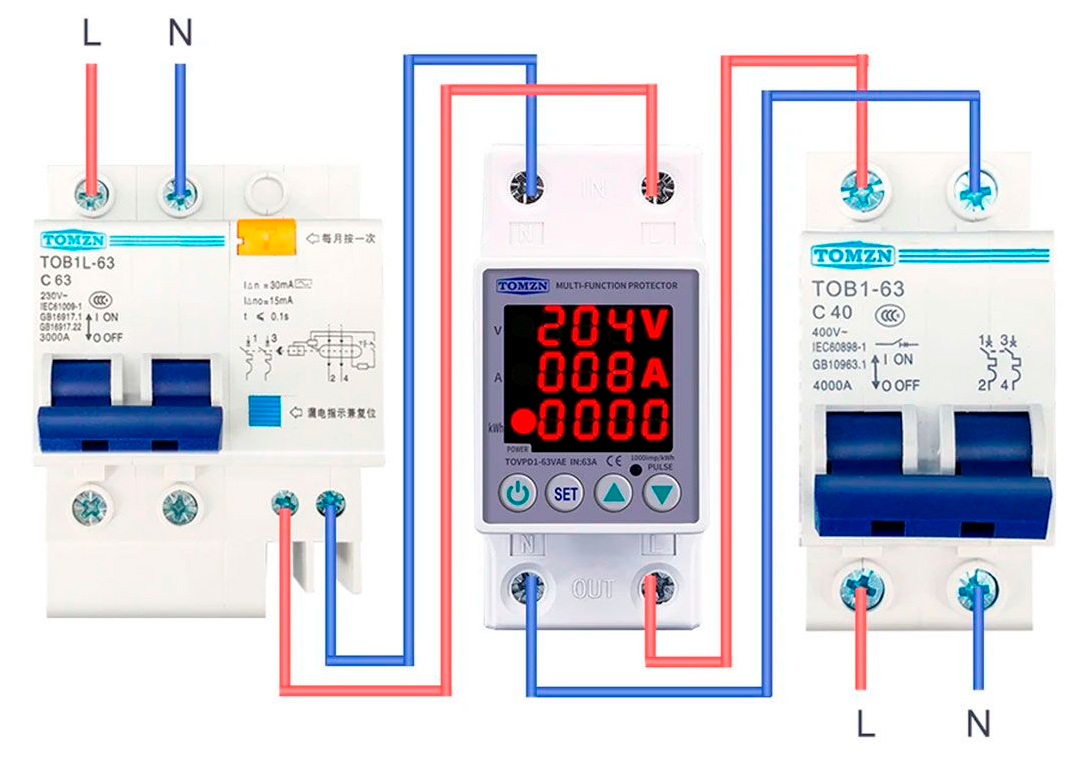

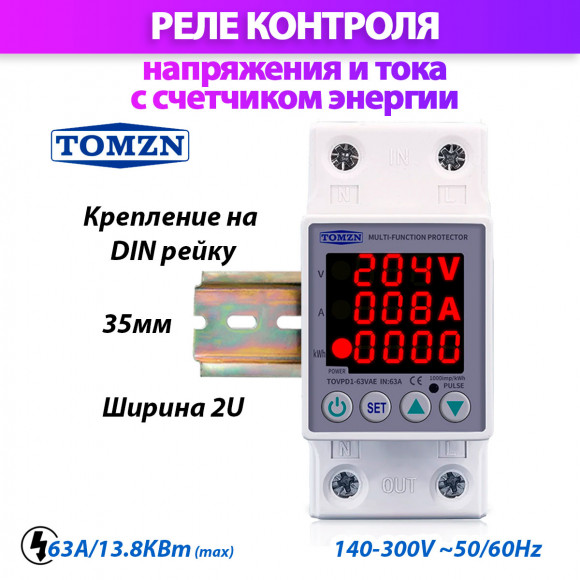

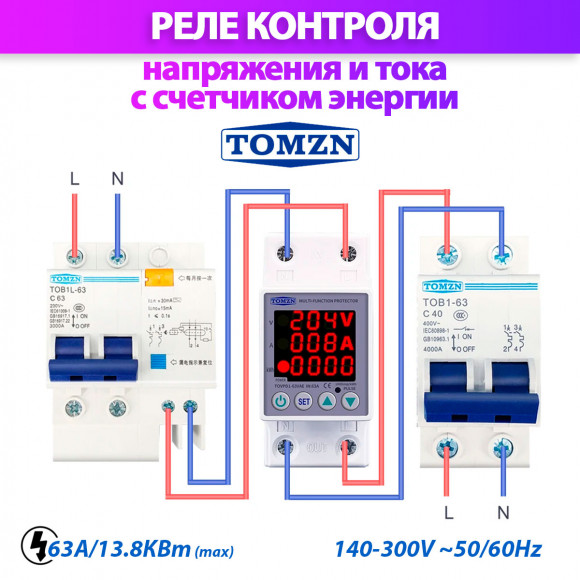

На экране реле отображаются показатели напряжения, силы тока, мощности нагрузки и потребления электроэнергии в режиме реального времени. Корпус реле выполнен из пластика, который не поддерживает горение. Сеть подключается к верхним контактам, а нагрузка — к нижним. Устройство устанавливается на DIN-рейку шириной 35 мм и высотой 2U.

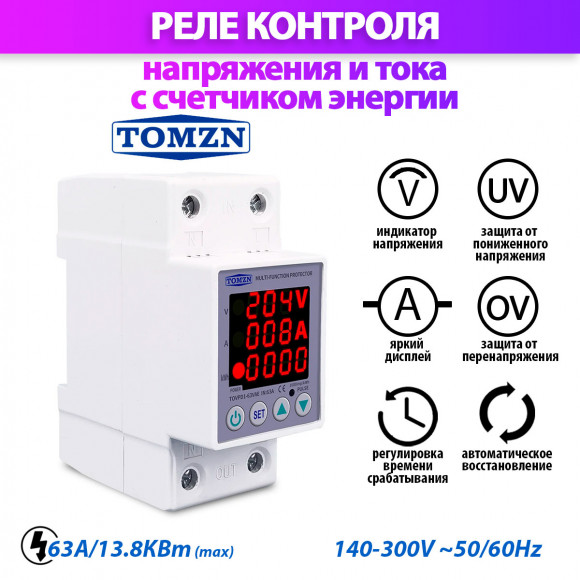

Особенности реле TOVPD1-63VAE
•Широкий диапазон рабочего напряжения - 140 - 300 В
•Защита от повышенного и пониженного напряжения,
•Защита от перегрузки по току,
•Скорость срабатывания защиты настраивается от 0,1 с,
•Функции вольтметра, амперметра, ваттметра и счётчика электроэнергии,
•Точность измерения напряжения и силы тока 0,5%,
•Собственное энергопотребление 0,5 Вт,
•Точность учета электроэнергии 1 класс,
•Можно восстановить питание нагрузки автоматически или вручную,
•Можно установить задержку подключения нагрузки после восстановления характеристик напряжения и тока.
Основные технические характеристики
•Входное рабочее напряжение 140 - 300 В (5060Гц)
•Диапазон защиты от перенапряжения - 230 - 300 В (по умолчанию 270 В)
•Диапазон защиты от пониженного напряжения - 140 - 210 В (по умолчанию 170 В)
•Диапазон защиты от перегрузки по току - 1-63 А (по умолчанию 40A),
•Диапазон задержки включения нагрузки после восстановления питания - 1-500с (по умолчанию 30с)
•Максимальный ток нагрузки 63 А,
•Потребляемая мощность – менее 1 Вт,
•Диапазон рабочих температур от -20 до +55 °C
•Ресурс срабатывания более 100000 циклов
| Количество фаз | 1 |
| Крепление | DIN рейка |
| Максимальный ток | 63A |
| Рабочее напряжение | 140 - 300 В (50/60Гц) |
| Гарантия: | 6 месяцев |
| Wi-Fi | Нет |
| Производитель: | TOMZN |
| Цвет | Белый |
| Вес, гр | 500 |
Реле контроля напряжения и тока с счетчиком TOMZN TOVPD1-63VAE отзывы
Инструкция на Реле контроля напряжения и тока с счетчиком TOMZN TOVPD1-63VAE
I. Назначение
Регулируемое устройство защиты по напряжению и току с встроенным счётчиком киловатт-часов — это интеллектуальный защитный прибор, объединяющий защиту от перенапряжения, пониженного напряжения и перегрузки по току. При возникновении аварии по перенапряжению, пониженному напряжению или перегрузке по току в линии, устройство мгновенно отключает питание, чтобы предотвратить повреждение электрооборудования. Пороговые значения защиты от перенапряжения, пониженного напряжения и тока могут быть заданы пользователем и откорректированы в соответствии с местными условиями эксплуатации.
II. Особенности продукта

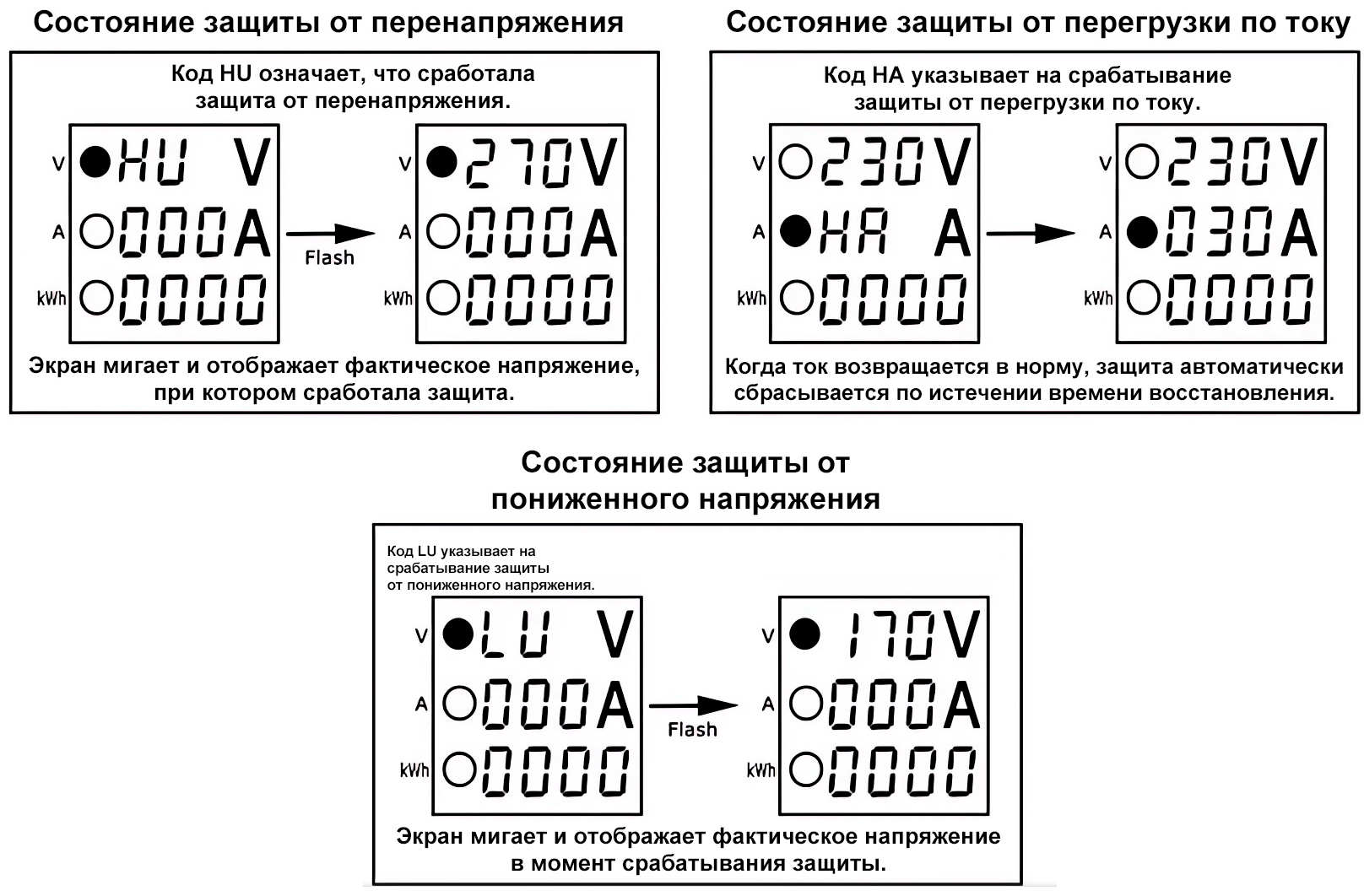

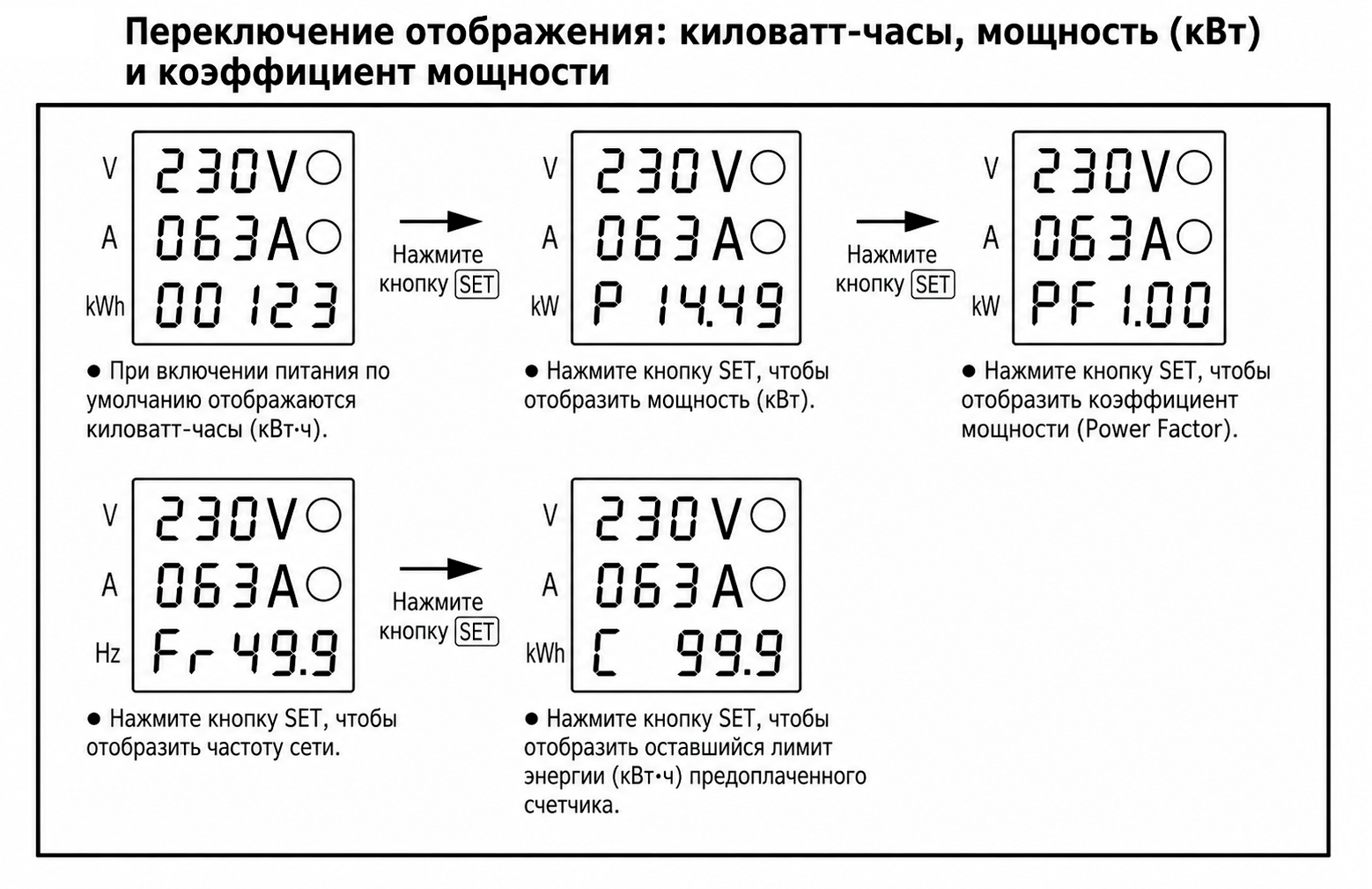

2.1 При возникновении аварии по перенапряжению, пониженному напряжению или перегрузке по току в однофазной сети устройство отключает питание и автоматически восстанавливает подачу питания через заданную задержку после нормализации параметров. 2.2 При кратковременном перенапряжении устройство предотвращает ложные срабатывания и защищает оборудование. 2.3 При нестабильном напряжении или внезапном отключении/включении из-за ослабленного контакта или других неисправностей устройство отключит линию. 2.4 При достижении максимального аварийного напряжения устройство не выйдет из строя. 2.5 Устройство отображает значения в киловатт-часах (kWh) и киловаттах (kW).
III. Основные технические параметры
| Функция |
Технический параметр |
Функция |
Технический параметр |
| Входное напряжение |
AC 140–300 В |
Задержка включения питания |
1–500 с, по умолчанию 10 с |
| Порог перенапряжения |
230–300 В, по умолчанию 270 В |
Значение восстановления после перенапряжения |
225–295 В, по умолчанию 265 В |
| Порог пониженного напряжения |
140–210 В, по умолчанию 170 В |
Значение восстановления после пониженного напр. |
145–215 В, по умолчанию 175 В |
| Порог перегрузки по току (63 A) |
1–63 А, по умолчанию 40 А |
Значение восстановления по току (63 A) |
0.5–62.5 А |
| Порог перегрузки по току (80 A) |
1–80 А, по умолчанию 60 А |
Значение восстановления по току (80 A) |
0.5–79.5 А |
| Задержка восстановления |
1–500 с, по умолчанию 30 с |
Время отключения |
0.1–30 с, по умолчанию 1 с |
| Кол-во последовательных срабатываний по току |
1–20 раз, по умолчанию выкл. (OFF) |
Калибровка напряжения / тока / киловатт-часов |
–9.9% ~ +9.9% |
| Энергопотребление |
≤ 2 Вт |
Электрический и механический ресурс |
≥ 100 000 циклов |
| Габаритные размеры |
86 × 38 × 68 мм |
Подключение |
Ввод сверху, вывод снизу |
