Orange Pi PC Plus 1Gb/8Gb одноплатный ПК Allwinner H3
- Описание
- Характеристики
- Отзывы0
- Обзор

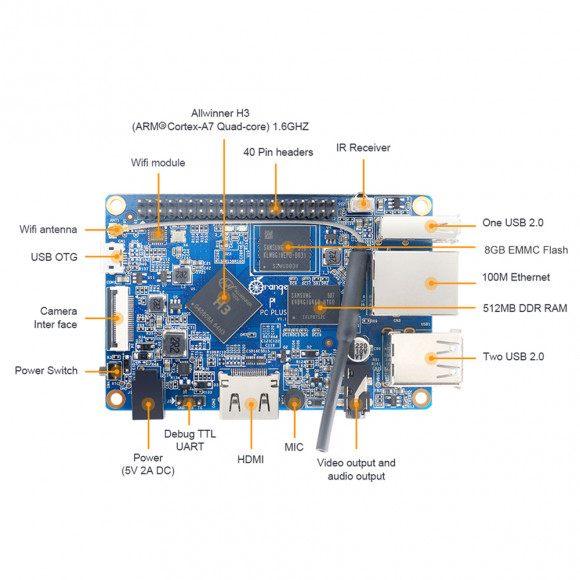

Одноплатный мини к Orange Pi PC Plus — получился вполне сбалансированный по характеристикам. На борту имеется четырех-ядерный микрокомпьютер предусмотренный для различных задач с процессором Allwinner H3 с ядрами Cortex-A7 (1,2 ГГц) и двух-ядерным видео Mali 400MP2 (600 МГц). Основное отличие от Orange Pi PC является наличие дополнительной памяти 8Гб EMMC Flash, на которую можно записать операционную систему, что ускоряет работу с ОС в разы. Вполне подойдет для замены настольного ПК, необходимого для комфортного веб-серфинга и просмотра видео H.265/HEVC 4K.
В мини ПК Orange доступно 1Гб DDR3 оперативной памяти. Для хранения локальных данных и операционной системы можно использовать карту microSD. Выход в локальную сеть через RJ45 LAN 10/100 Mб/с или Wi-Fi REALTEK RTL8189 802.11N , на борту имеется три полноразмерных порта USB 2.0 и один mini-USB с поддержкой OTG. К сожалению питание платы через USB-OTG не поддерживается. Так же имеется ИК-приемник и микрофон, контактная площадка UART. К плате можно подключить монитор или телевизор через HDMI, а через CSI разъем камеру. НА плате мини ПК Orange Pi PC Plus есть гребенка GPIO (40 контактов).
Основные характеристики
| Процессор | Allwinner Н3 четырёх-ядерный процессор Cortex-A 7 Н.265/HEVC 1080Р |
| GPU | Mali400MP2 GPU @600MHz, Supports OpenGL ES 2.0 |
| Оперативная память | 1 ГБ DDR3 |
| Поддерживаемые карты памяти | 10 class TF Card (Max64GB), 8Гб встроенной памяти eMMC Samsung KLM8G1WEMB |
| Видео-вход | В CSI входной разъем камеры: Поддерживает CCIR656 протокола для NTSC и PAL Поддерживает видео захвата решение до 1080P @ 30fps Поддержка 8-битных YUV422 CMOS Поддержка SM сенсора камеры |
| Видео-выход | HDMI с поддержкой HDCP Поддерживает HDMI CEC Поддержка HDMI 30 функции |
| Аудио-выход | Через HDMI, mini-jack (3,5 мм) |
| Wi-Fi | Wi-Fi REALTEK RTL8189 802.11N |
| LAN | 10/100 Mb/s Ethernet RJ45 |
| USB 2.0 Ports | USB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука |
| GPIO | UART, Земля |
| Источник питания | 5 В 2 А (4.0 мм/1.7 мм), питание платы через OTG не поддерживается |
| Светодиоды | Индикатор питания Индикатор состояния |
| Кнопки | Кнопка питания |
| Другие разъёмы | GPIO 40-пиновый совместимый с Raspberry Pi B+ |
| Прочее | ИК-порт, микрофон |
| Поддерживаемые ОС | Android, Ubuntu, Debian, Armbian и другие |
| Кнопки | Кнопка питания |
| Размер | 85 мм на 55 мм |
| Вес | 70 г. |
| Выходы: | HDMI, RJ-45, microSD, USB 2.0, GPIO 40-пиновый совместимый с Raspberry Pi B+ |
| Частота процессора | 1.2-1.6 GHz |
| Производитель: | Orange Pi |
| Модель процессора: | Allwinner H3 |
| Оперативная память: | 1Gb |
| Беспроводные интерфейсы: | WiFi 2.4 GHz |
| Производитель процессора: | Allwinner |
| Количество ядер: | 4 |
| Графический процессор | Mali400 |
| Операционная система (ОС): | Ubuntu, Debian, Raspbian, Android, Lubuntu |
| Внутренняя память: | 8Gb |
| LAN: | 100Mbit |
| Гарантия: | 12 месяцев |
